1989 Yamaha Inviter (CF300N) Shroud-Windshield Diagram

← All diagrams

Find the part on the Shroud-Windshield diagram for your 1989 Yamaha Inviter (CF300N), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

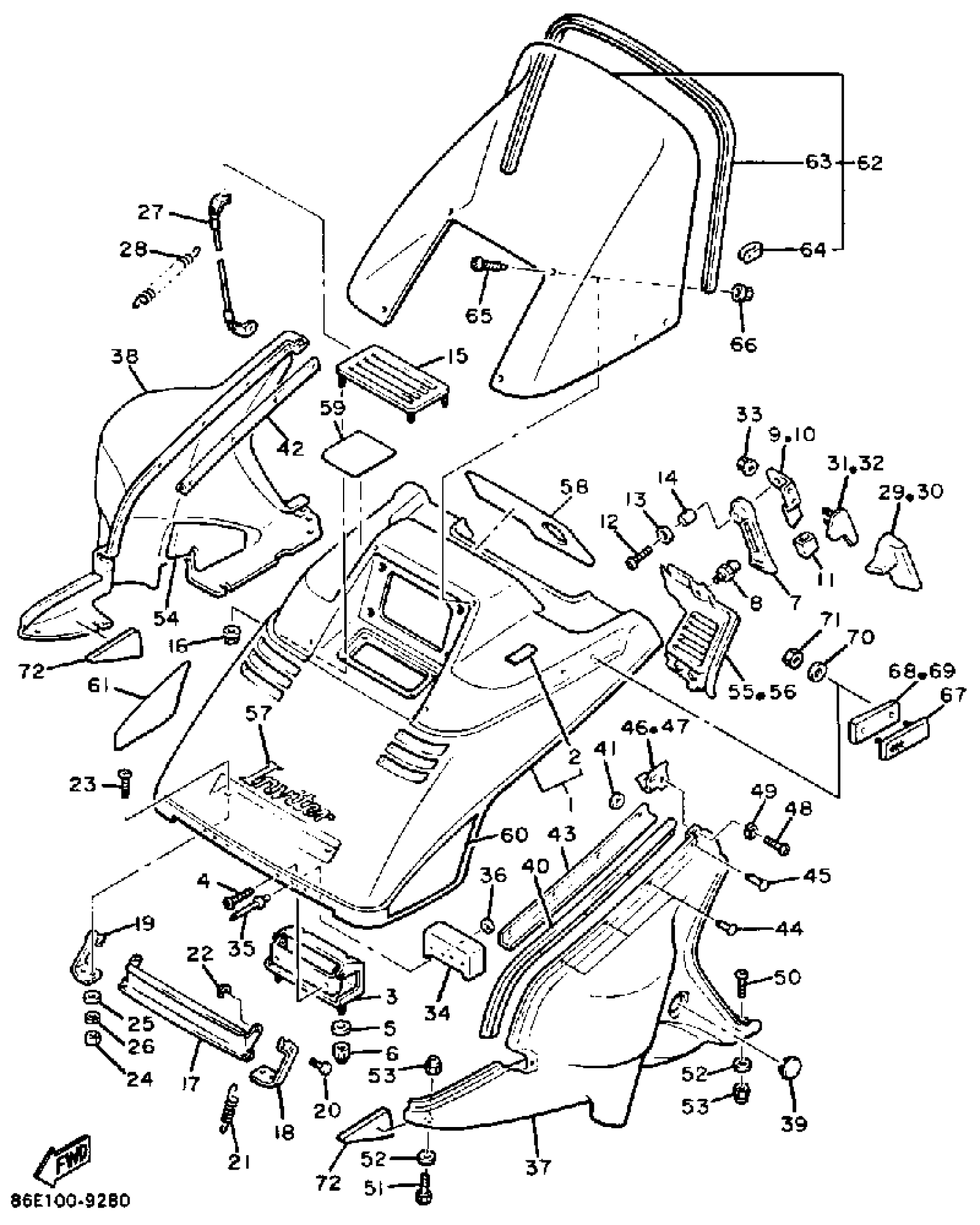

1989 Yamaha Inviter (CF300N) Shroud-Windshield Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SHROUD ASSEMBLY

86E-W7711-00-00

1
Out of stock

2

. EMBLEM 1

83U-77141-00-00

1
Out of stock

3

HINGE ASSEMBLY

81E-77140-00-00

1
Out of stock

4

SCREW, BINDING

98907-06016-00

1

$7.14

In stock

5

WASHER, PLATE 8221447500

90201-06057-00

1
Out of stock

6

NUT, NYLON

95707-06300-00

1

$3.20

In stock

7

BODY, LATCH 1

8V0-77171-00-00

1

$18.37

In stock

8

HOLDER, LATCH

8V0-77175-00-00

1

$15.43

In stock

9

CLAMP 1

81E-77135-00-00

1
Out of stock

10

CLAMP 2

81E-77136-00-00

1
Out of stock

11

STOPPER

81E-77188-00-00

1
Out of stock

12

SCREW(3JM)

90149-06306-00

1

$2.80

In stock

13

WASHER, PLATE

90201-06020-00

1

$6.28

In stock

14

COLLAR (420)

90387-06241-00

1

$6.18

In stock

15

LOUVER 5

86E-77109-00-00

1
Out of stock

16

NUT, FLANGE(3GM)

95707-05500-00

—

$6.18

In stock

17

LOUVER 6

81E-77108-00-00

1
Out of stock

18

STAY 1

81E-77125-00-00

1
Out of stock

19

STAY 2

81E-77126-00-00

1
Out of stock

20

PIN

90249-05187-00

1
Out of stock

21

SPRING, TENSION

90506-12371-00

1
Out of stock

22

CIRCLIP (EU0)

99080-04600-00

1

$1.67

In stock

23

SCREW, TAPPING (8R4)

90164-05007-00

—

$3.13

In stock

24

NUT, HEXAGON (663)

95380-05600-00

—

$6.17

In stock

25

. WASHER, PLAIN

92990-05200-00

1

$5.08

In stock

26

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

27

STOPPER, SHROUD

81E-77118-01-00

1
Out of stock

28

CLAMP,ROD

838-77159-00-00

—

$3.49

In stock

29

TRIM 3

81E-77215-00-00

1
Out of stock

30

TRIM 4

81E-77216-00-00

1
Out of stock

31

PLATE 1

81E-77185-00-00

1
Out of stock

32

PLATE 2

81E-77186-00-00

1
Out of stock

33

NUT, FLANGE(7NB)

95780-06500-00

—

$1.91

In stock

34

SHIELD, NOISE

81E-2199F-00-00

1
Out of stock

35

RIVET, BLIND (8M6)

90267-48051-00

—

$1.88

In stock

36

WASHER PLATE 803835240000

90201-05032-00

—

$6.71

In stock

37

HOOD 1

86E-21982-00-00

1
Out of stock

38

HOOD 2

86E-21983-09-00

1
Out of stock

39

GROMMET

90480-40382-00

1
Out of stock

40

BUSH, RUBBER 1

81E-77515-01-00

1
Out of stock

41

WASHER, PLATE (34L)

90201-043H7-00

—

$2.57

In stock

42

PLATE, BACK UP 1

81E-77153-01-00

1
Out of stock

43

PLATE, BACK UP 2

81E-77154-01-00

1
Out of stock

44

RIVET(81E)

90269-05055-00

—

$7.02

In stock

45

RIVET(81E)

90269-05055-00

—

$7.02

In stock

46

GUIDE 1

81E-77123-00-00

1
Out of stock

47

GUIDE 2

81E-77124-00-00

1
Out of stock

48

SCREW, PAN

98517-05012-00

—

$3.91

In stock

49

WASHER(3SX)

92907-05100-00

—

$6.18

In stock

50

SCREW, BINDING

98907-06020-00

—

$6.18

In stock

51

BOLT, HEXAGON

97017-06016-00

—

$6.18

In stock

52

WASHER, PLATE 8221447500

90201-06057-00

1
Out of stock

53

NUT, NYLON

95707-06300-00

1

$3.20

In stock

54

LINING, SHROUD 5

81E-77265-00-00

1
Out of stock

55

LOUVER 1

83U-77131-00-00

1
Out of stock

56

LOUVER 2

83U-77132-00-00

1
Out of stock

57

EMBLEM 1

86E-77351-00-00

1
Out of stock

58

EMBLEM 2

86E-77352-00-00

1
Out of stock

59

LABEL, WARNING 1

83U-77761-00-00

1
Out of stock

60

ORNAMENT 1

83U-77163-00-00

1
Out of stock

61

ORNAMENT 2

83U-77164-00-00

1
Out of stock

62

WINDSHIELD

81E-77210-01-00

1
Out of stock

63

TRIM,UPPER

87K-77213-00-00

1
Out of stock

64

. FASTENER

80V-77223-00-00

1
Out of stock

65

SCREW, TAPPING (8R4)

90164-05007-00

—

$3.13

In stock

66

NUT, FLANGE(3GM)

95707-05500-00

—

$6.18

In stock

67

REFLECTOR ASSEMBLY

81E-85110-00-00

1
Out of stock

68

REFLECTOR ASSEMBLY

81E-85110-00-00

1
Out of stock

69

BASE, REFLECTOR

81E-85115-50-00

1
Out of stock

70

WASHER, PLAIN (646)

92990-05600-00

—
Out of stock

71

NUT, NYLON

95707-05300-00

—

$2.74

In stock

72

SHIELD, HEAT

86E-2199H-00-00

1
Out of stock
