2008 Yamaha Bravo T (Alaska Only) (BR250TX) Engine Bracket Diagram

← All diagrams

Find the part on the Engine Bracket diagram for your 2008 Yamaha Bravo T (Alaska Only) (BR250TX), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

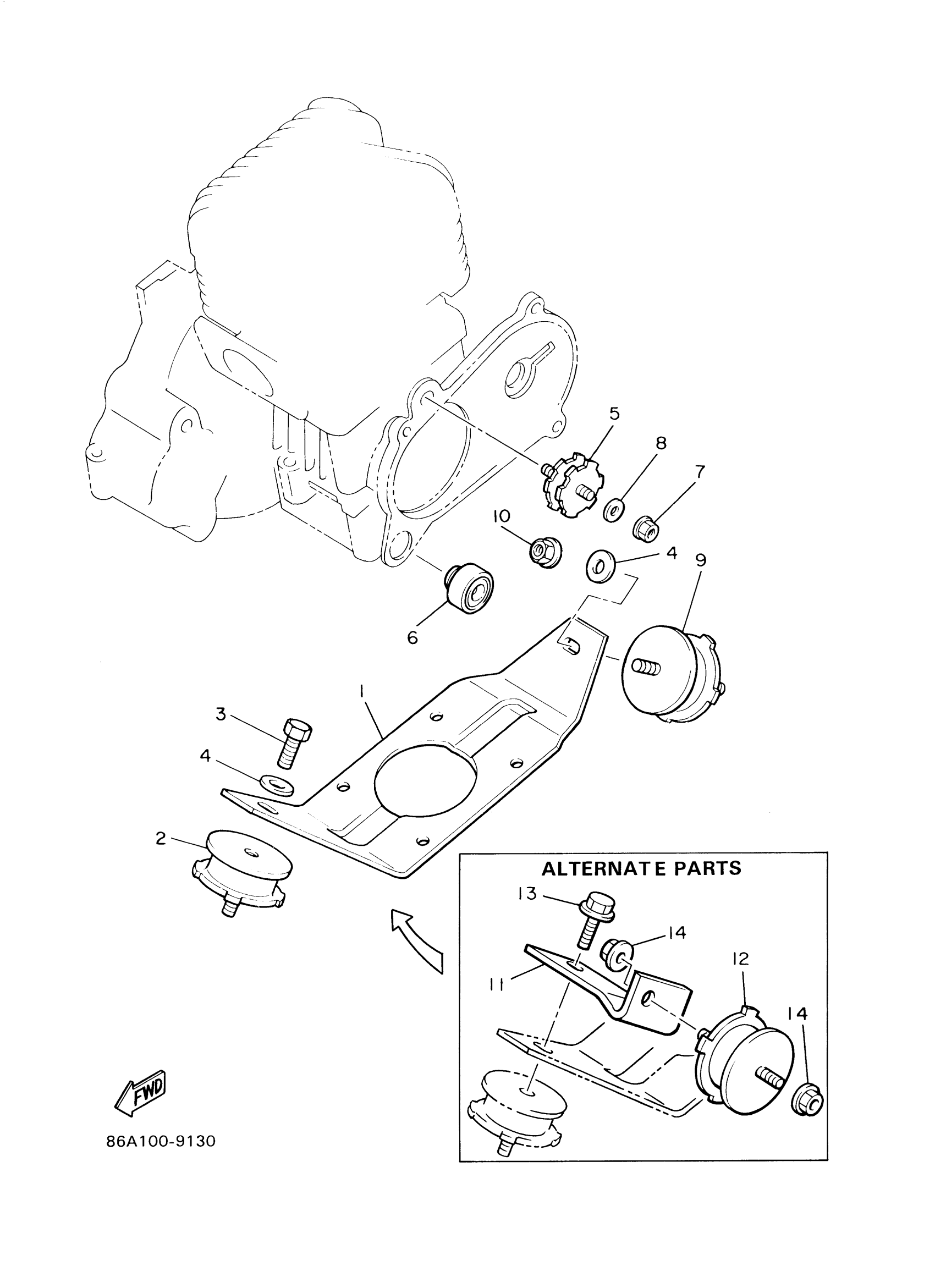

2008 Yamaha Bravo T (Alaska Only) (BR250TX) Engine Bracket Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BRACKET, ENGINE 1

8R4-21411-00-00

—

$43.35

In stock

2

DAMPER, RUBBER 1

8R4-21485-00-00

1

$62.15

In stock

3

BOLT, FLANGE(8BD)

95807-10014-00

1

$1.69

In stock

4

WASHER, PLATE (856)

90201-10321-00

1

$5.43

In stock

5

DAMPER 2

8V7-21486-00-00

1

$53.20

In stock

6

DAMPER

8R4-21488-01-00

1

$11.58

In stock

7

NUT, FLANGE(JN5)

95707-08500-00

1

$1.49

In stock

8

WASHER(6TC)

92907-08200-00

1
Out of stock

9

DAMPER, ENGINE MOUNT 2

8F3-21486-00-00

1

$68.00

In stock

10

NUT (2Y5)

90179-10279-00

1

$6.09

In stock

11

BRACKET, ENGINE 2

86A-21419-00-00

1

$73.09

In stock

12

DAMPER, ENGINE MOUNT 2

8F3-21486-00-00

1

$68.00

In stock

13

BOLT, FLANGE

95817-10020-00

1

$6.17

In stock

14

NUT, FLANGE(8AB)

95707-10500-00

1

$1.66

In stock
