1985 Yamaha Bravo (BR250J) Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 1985 Yamaha Bravo (BR250J), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

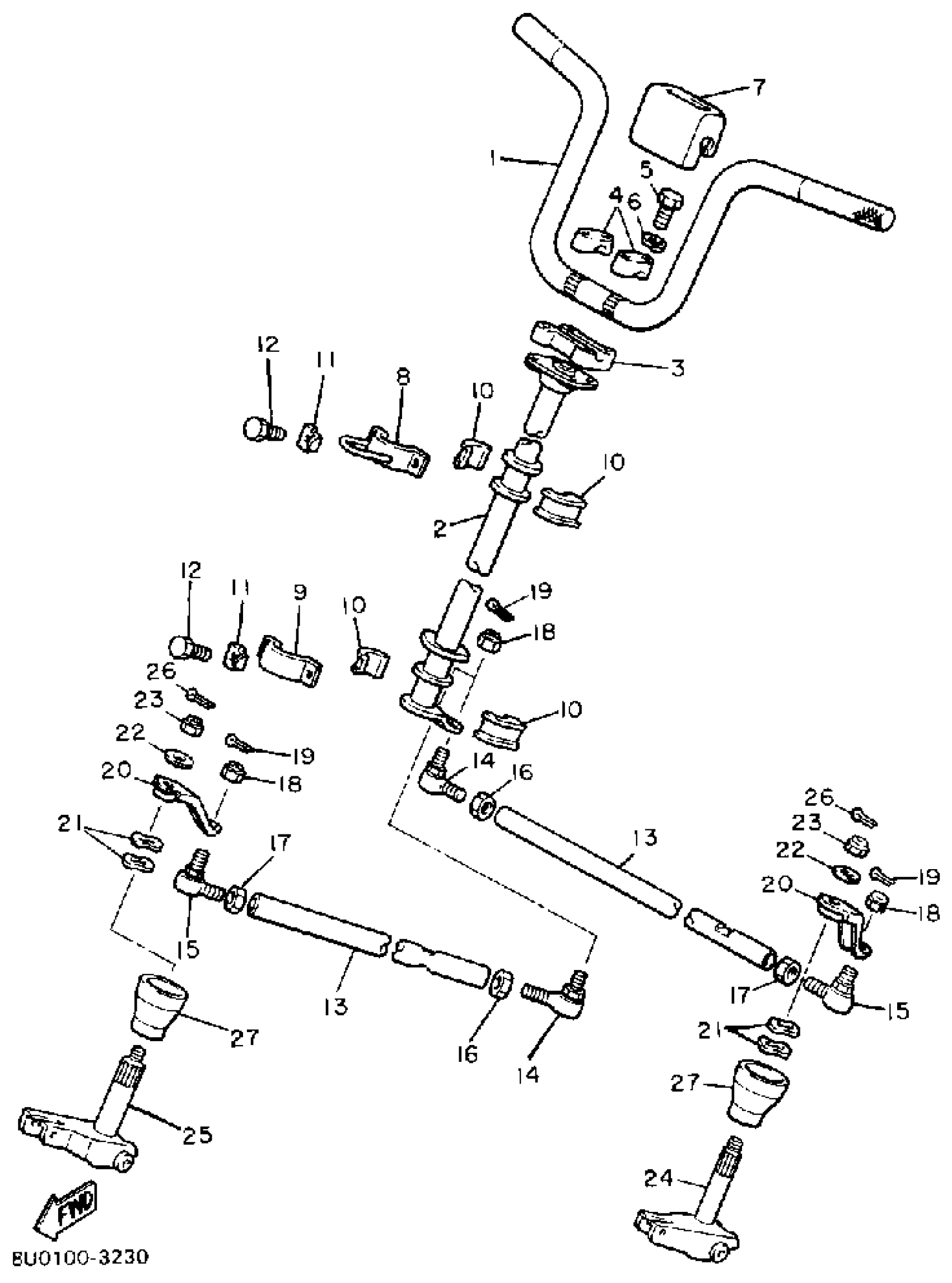

1985 Yamaha Bravo (BR250J) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COLUMN, STEERING

86A-23811-90-00

1

$90.17

In stock

2

COLUMN, STEERING 2

8R4-23813-00-00

1

$123.18

In stock

3

HANDLE, HOLDER

164-23441-01-98

—
Out of stock

4

HOLDER, HANDLE UPPER

1E6-23441-00-00

1

$22.38

In stock

5

BOLT, HEXAGON

97013-08055-00

1

$3.25

In stock

5

BOLT, HEXAGON

97013-08055-00

1

$3.25

In stock

6

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

7

COVER, STEERING

8F3-23818-00-00

—

$21.86

In stock

8

HOLDER, BEARING

84M-23872-00-00

—

$16.78

In stock

9

BRACKET, STEERING LOWER

84M-23868-00-00

—

$32.05

In stock

10

BEARING, STEERING

8F3-23812-00-00

1

$9.89

In stock

11

WASHER, LOCK 1

8AC-23894-01-00

1

$3.62

In stock

12

BOLT, HEXAGON

97013-08016-00

1

$1.32

In stock

13

ROD, STEERING RELAY

8R4-23821-00-00

1
Out of stock

14

JOINT, UNIVERSAL 1

86X-23841-00-00

1

$51.36

In stock

15

JOINT, UNIVERSAL 2

86X-23845-00-00

—

$54.20

In stock

16

NUT (682)

95380-10700-00

1

$5.78

In stock

17

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

18

NUT, NYLON

95707-10300-00

—

$6.68

In stock

19

PIN, COTTER

91490-20025-00

—

$1.31

In stock

20

ARM, OUTSIDE 1

88P-23851-00-00

1
Out of stock

21

WASHER, WAVE (878)

90206-20037-00

—
Out of stock

22

WASHER, PLATE (3J6)

90201-100A1-00

—

$6.71

In stock

23

NUT, NYLON

95707-10300-00

—

$6.68

In stock

24

COLUMN, SKI 1

8R4-23853-01-00

1
Out of stock

25

COLUMN, SKI 2

8R4-23854-01-00

1
Out of stock

26

PIN, COTTER

91490-25020-00

—

$2.94

In stock

27

COVER 2

8U0-2198G-00-00

1
Out of stock
