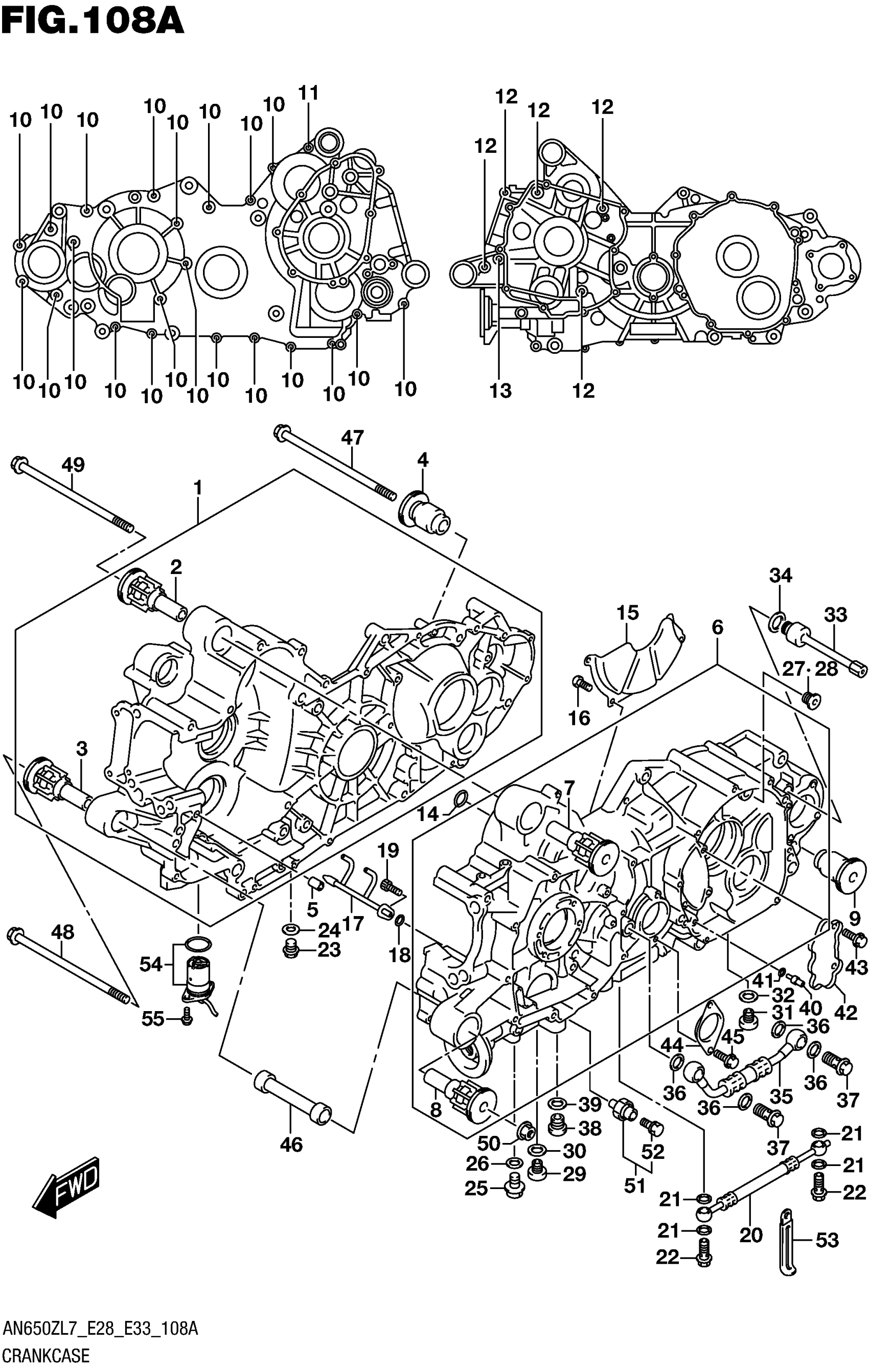

Suzuki AN650ZL7 (2017) CRANKCASE Diagram

#

Description
Price

1

CRANKCASE SET, RH

11310-10831

Unavailable

2

.BUSH, ENGINE MTG

11652-10G00

Unavailable

3

.BUSH, ENGINE MTG

11652-10G30

Unavailable

4

BUSH, ENGINE MTG

11651-10G00

Unavailable

5

PIN,CRANKCASE

11319-33E50

Unavailable

6

CRANKCASE SET, LH

11320-10831

Unavailable

7

.BUSH, ENGINE MTG

11652-10G00

Unavailable

8

.BUSH, ENGINE MTG

11652-10G30

Unavailable

9

BUSH, ENGINE MTG

11651-10G00

Unavailable

10

BOLT

01547-0635A

Unavailable

11

BOLT

01547-0685A

Unavailable

12

BOLT

01550-0895A

Unavailable

13

BOLT (8X105)

09103-08097

Unavailable

14

O RING (D:1.9,ID:12.6)

09280-12009

Unavailable

15

SEPARATOR, CRANKCASE OIL

11323-10G00

Unavailable

16

BOLT

07130-0612A

Unavailable

17

JET, PISTON COOLING

11390-10G00

Unavailable

18

.O RING (D:1.9,ID:5.7)

09280-06005

Unavailable

19

BOLT

07130-0612A

Unavailable

20

PIPE, CRANKCASE OIL

11282-10G10

Unavailable

21

GASKET (10.1X16X1)

09168-10007

Unavailable

22

UNION

09360-10066

Unavailable

23

PLUG (10X12)

09247-10008

Unavailable

24

GASKET (10X14X3.6)

09168-10002

Unavailable

25

BOLT (8X12)

01550-0812A

Unavailable

26

GASKET (8.2X14X1)

09168-08016

Unavailable

27

PLUG (16X8)

09248-16012

Unavailable

28

GASKET (16X22X2)

09168-16002

Unavailable

29

PLUG (14X20) | OIL DRAIN

09247-14036

Unavailable

30

GASKET (13.8X18.8X4.8)

09168-14002

Unavailable

31

PLUG | OIL DRAIN

09248-12008

Unavailable

32

GASKET (12.1X16.2X3.7)

09168-12002

Unavailable

33

PLUG, T/M OIL FILLER

11326-10G00

Unavailable

34

GASKET (13.8X18.8X4.8)

09168-14002

Unavailable

35

PIPE, OIL PUMP NO.2

11328-10G20

Unavailable

36

.GASKET (14X20X1.5)

09168-14015

Unavailable

37

UNION

09360-14012

Unavailable

38

PLUG

09248-14011

Unavailable

39

GASKET (13.8X18.8X4.8)

09168-14002

Unavailable

40

JET(8)

09493-80005

Unavailable

41

O RING (D:1.2,ID:4)

09280-04004

Unavailable

42

COVER, CRANKCASE LH

11324-10G00

Unavailable

43

BOLT (6X12) | LH

09103-06172

Unavailable

44

CAP, PRIMARY SHAFT LH

11325-10G10

Unavailable

45

BOLT (6X12) | LH

09103-06172

Unavailable

46

SPACER, ENG MTG FRONT

11611-10G00

Unavailable

47

BOLT (10X235) | LOWER

09103-10460

Unavailable

48

BOLT (10X305) | FRONT

09103-10153

Unavailable

49

BOLT (10X275) | UPPER

09103-10347

Unavailable

50

NUT

08319-3110A

Unavailable

51

SWITCH ASSY,OIL PRESSURE This part replaces 37820-33D10.

37820-33D11

Unavailable

52

.BOLT

37822-33D00

Unavailable

53

CLAMP (L:45)

09404-06429

Unavailable

54

SWITCH ASSY, OIL LEVEL

37990-10G10

Unavailable

55

BOLT

01547-0616A

Unavailable
