CRANKCASE

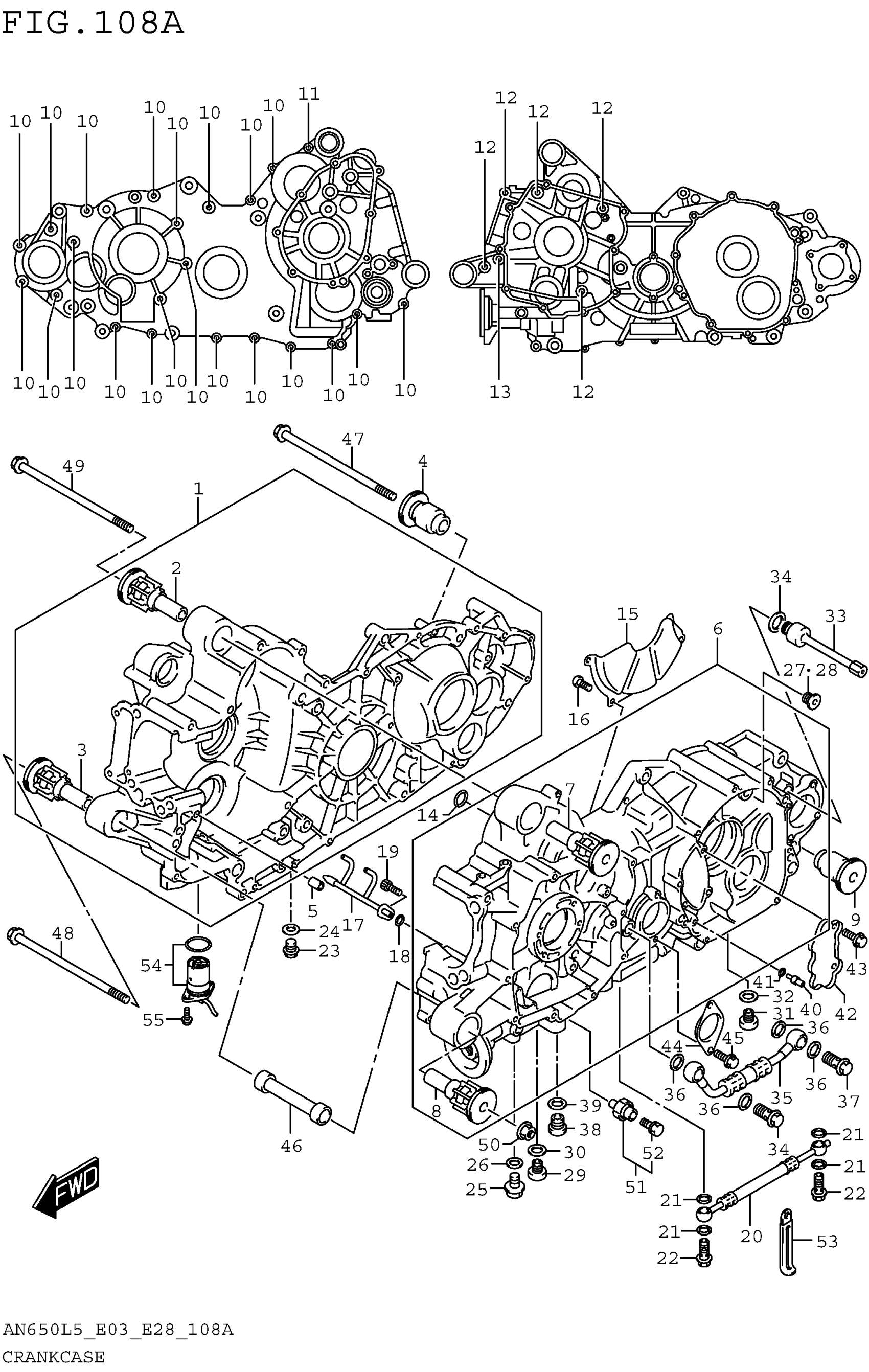

Suzuki AN650L5 (2015) CRANKCASE Diagram
#
1
CRANKCASE SET, RH
11310-10831
Unavailable
2
BUSH, ENGINE MTG
11652-10G00
Unavailable
3
BUSH, ENGINE MTG
11652-10G30
Unavailable
4
BUSH, ENGINE MTG
11651-10G00
Unavailable
5
PIN,CRANKCASE
11319-33E50
Unavailable
6
CRANKCASE SET, LH
11320-10831
Unavailable
7
BUSH, ENGINE MTG
11652-10G00
Unavailable
8
BUSH, ENGINE MTG
11652-10G30
Unavailable
9
BUSH, ENGINE MTG
11651-10G00
Unavailable
10
BOLT
01547-0635A
Unavailable
11
BOLT
01547-0685A
Unavailable
12
BOLT
01550-0895A
Unavailable
13
BOLT (8X105)
09103-08097
Unavailable
14
O RING (D:1.9,ID:12.6)
09280-12009
Unavailable
15
SEPARATOR, CRANKCASE OIL
11323-10G00
Unavailable
16
BOLT
07130-0612A
Unavailable
17
JET, PISTON COOLING
11390-10G00
Unavailable
18
.O RING (D:1.9,ID:5.7)
09280-06005
Unavailable
19
BOLT
07130-0612A
Unavailable
20
PIPE, CRANKCASE OIL
11282-10G10
Unavailable
21
GASKET (10.1X16X1)
09168-10007
Unavailable
22
UNION
09360-10066
Unavailable
23
PLUG (10X12)
09247-10008
Unavailable
24
GASKET (10X14X3.6)
09168-10002
Unavailable
25
BOLT (8X12)
01550-0812A
Unavailable
26
GASKET (8.2X14X1)
09168-08016
Unavailable
27
PLUG (16X8)
09248-16012
Unavailable
28
GASKET (16X22X2)
09168-16002
Unavailable
29
PLUG (14X20) | OIL DRAIN
09247-14036
Unavailable
30
GASKET (13.8X18.8X4.8)
09168-14002
Unavailable
31
PLUG | OIL DRAIN
09248-12008
Unavailable
32
GASKET (12.1X16.2X3.7)
09168-12002
Unavailable
33
PLUG, T/M OIL FILLER
11326-10G00
Unavailable
34
GASKET (13.8X18.8X4.8)
09168-14002
Unavailable
35
PIPE, OIL PUMP NO.2
11328-10G20
Unavailable
36
.GASKET (14X20X1.5)
09168-14015
Unavailable
37
UNION
09360-14012
Unavailable
38
PLUG, SHAFT This part replaces 09248-14012.
09248-14011
Unavailable
39
GASKET (13.8X18.8X4.8)
09168-14002
Unavailable
40
JET(8)
09493-80005
Unavailable
41
O RING (D:1.2,ID:4)
09280-04004
Unavailable
42
COVER, CRANKCASE LH
11324-10G00
Unavailable
43
BOLT (6X12) | LH
09103-06172
Unavailable
44
CAP, PRIMARY SHAFT LH
11325-10G10
Unavailable
45
BOLT (6X12) | LH
09103-06172
Unavailable
46
SPACER, ENG MTG FRONT
11611-10G00
Unavailable
47
BOLT (10X235) | LOWER
09103-10239
Unavailable
48
BOLT (10X305) | FRONT
09103-10153
Unavailable
49
BOLT (10X275) | UPPER
09103-10347
Unavailable
50
NUT
08319-3110A
Unavailable
51
SWITCH ASSY,OIL PRESSURE This part replaces 37820-33D10.
37820-33D11
Unavailable
52
BOLT
37822-33D00
Unavailable
53
CLAMP (L:45)
09404-06429
Unavailable
54
SWITCH ASSY, OIL LEVEL
37990-10G10
Unavailable
55
BOLT
01547-0616A
Unavailable
