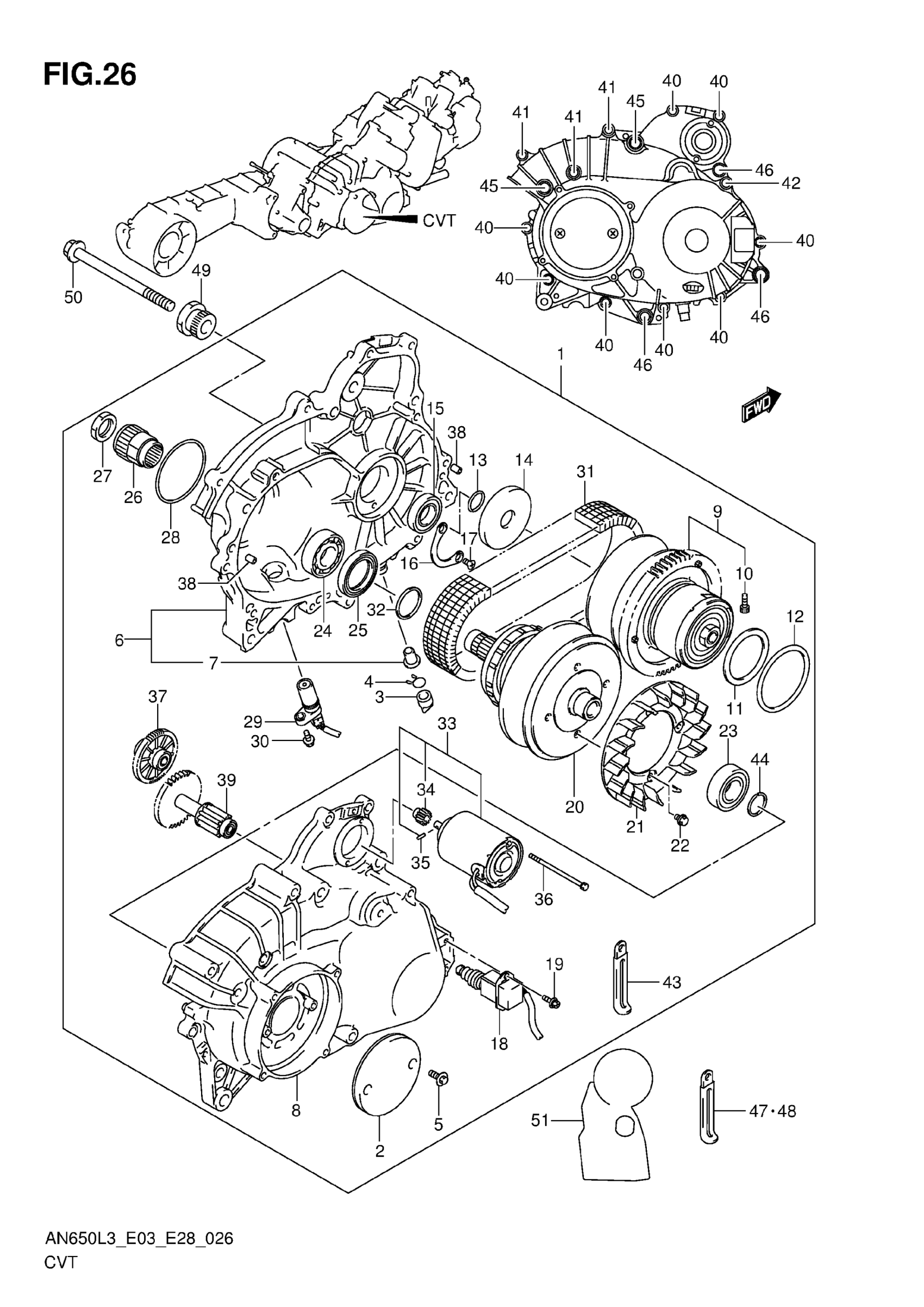

Suzuki AN650L3 (2013) CVT Diagram

#

Description
Price

1

UNIT SET,CVT This part replaces 21000-10832.

21000-10834

Unavailable

2

FILTER, BELT COOLING

11388-10G00

Unavailable

3

CAP,DRAIN This part replaces 13872-00110.

13872-00111

Unavailable

4

CLIP

09401-13409

Unavailable

5

BOLT (6X20)

09116-06182

Unavailable

6

CASE, CVT

21910-10G01

Unavailable

7

UNION

09364-12002

Unavailable

8

COVER, CVT

21921-10G00

Unavailable

9

.PULLEY ASSY, PRIMARY This part replaces 21070-10810.

21070-10811

Unavailable

10

BOLT, SHAFT STOPPER

21748-10G20

Unavailable

11

SHIM SET, PRIMARY PULLEY | T:0.12/0.32/0.52/ 1.12/1.32

21746-10G00

Unavailable

12

O RING, PRIMARY PULLEY RH

21747-10G00

Unavailable

13

O RING (D:1.2,ID:20.8)

09280-21014

Unavailable

14

SEAL, PRIMARY DUST

21757-10G00

Unavailable

15

BEARING, PRIMARY PULLEY LH

21751-10G00

Unavailable

16

RETAINER, PRIMARY BEARING LH

21753-10G00

Unavailable

17

SCREW, PULLEY BEARING

21754-10G00

Unavailable

18

PPS ASSY This part replaces 26142-78G90.

26142-78G91

Unavailable

19

BOLT, PULLEY POSITION SENSOR

24833-58E90

Unavailable

20

PULLEY ASSY, SECONDARY

21081-10G00

Unavailable

21

FAN, SEC FIXED PULLEY

21815-10G00

Unavailable

22

BOLT, FAN PULLEY

21816-10G00

Unavailable

23

BEARING, SECONDARY RH

21817-10G00

Unavailable

24

BEARING, SECONDARY LH

21851-10G00

Unavailable

25

SEAL, SECONDARY PULLEY

21852-10G10

Unavailable

26

ADAPTER, SECONDARY FIXED

21855-10G00

Unavailable

27

NUT, SECONDARY ADAPTER

21856-10G00

Unavailable

28

O RING, CVT CASE

21916-10G00

Unavailable

29

SENSOR ASSY, SECONDARY

21860-10G00

Unavailable

30

BOLT, SECONDARY SENSOR

24832-78G90

Unavailable

31

V BELT, DRIVE

27601-10G00

Unavailable

32

COLLAR, SECONDARY PULLEY ADPT

21853-10G00

Unavailable

33

MOTOR ASSY,CVT This part replaces 21076-10G01.

21076-10G02

Unavailable

34

GEAR, ACTR DRIVE

25112-78G90

Unavailable

35

PIN, ACTR DRIVE

25113-58E90

Unavailable

36

BOLT, CVT MOTOR

24834-58E90

Unavailable

37

GEAR ASSY, ACTUATOR COUNTER

21077-10G00

Unavailable

38

PIN, CVT COVER

21925-10G00

Unavailable

39

GEAR ASSY, ACTR IDLER

21078-10G00

Unavailable

40

BOLT, CVT COVER (L:30)

21931-10G00

Unavailable

41

BOLT, CVT COVER (L:70)

21932-10G00

Unavailable

42

BOLT, CVT COVER (L:90)

21933-10G00

Unavailable

44

RING SECONDARY PULLEY

21818-10G00

Unavailable

45

BOLT (10X140)

09103-10119

Unavailable

46

BOLT (10X110)

09103-10318

Unavailable

47

CLAMP (L:45)

09404-06429

Unavailable

48

CLAMP(L:80) This part replaces 09404-06433.

09404-06036

Unavailable

49

ADAPTER, PRIMARY SHAFT

21282-10G00

Unavailable

50

BOLT (12X130)

09103-12077

Unavailable

51

CVT,HEAT GUARD

21001-26J00

Unavailable
