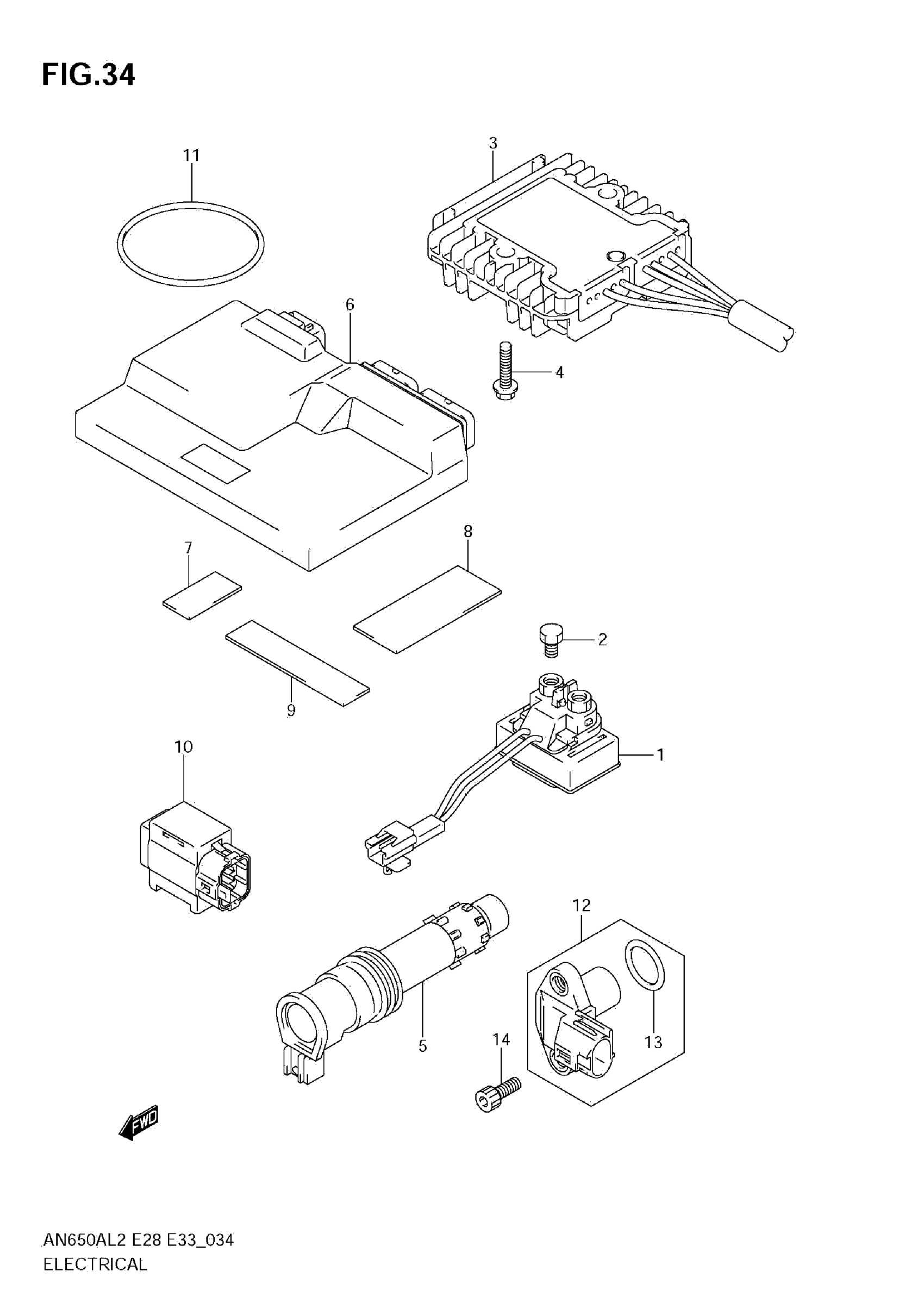

Suzuki AN650AL2 (2012) ELECTRICAL (AN650A L2 E33) Diagram

#

Description
Price

1

RELAY ASSY,STAR This part replaces 31800-10G00.

31800-10G02

Unavailable

2

SCREW (6X8)

09128-06013

Unavailable

3

RECTIFIER ASSY

32800-10G30

Unavailable

4

BOLT

02162-0620C

Unavailable

5

COIL ASSY, IGNITION

33410-47H00

Unavailable

6

CONTROL UNIT, FI

32920-10GK1

Unavailable

7

CUSHION, CONTROL

33651-37000

Unavailable

8

CUSHION, CONTROL (80X80X2) | CUT AS REQUIRED (30X80)

33652-07D00

Unavailable

9

PROTECTOR (80X80X2) This part replaces 33652-38A10.

33652-07D00

Unavailable

10

SENSOR ASSY,FUEL CUT

33960-06G10

Unavailable

11

O RING(D:3.5,ID This part replaces 09280-63003.

09280-61004

Unavailable

12

SENSOR ASSY, CAM POSITION

32160-02F10

Unavailable

13

PACKING

32161-02F00

Unavailable

14

BOLT

07130-0616B

Unavailable
