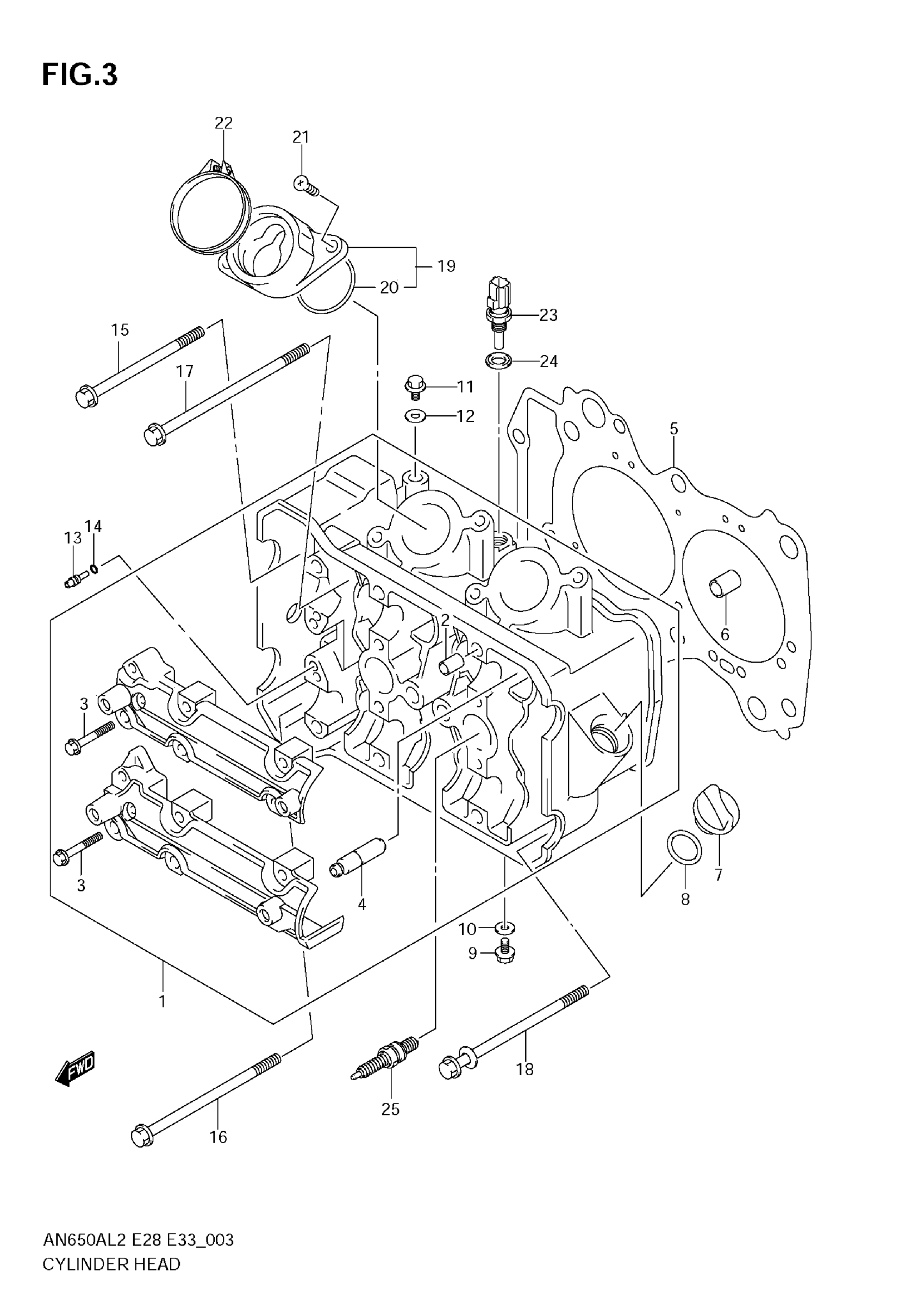

Suzuki AN650AL2 (2012) CYLINDER HEAD Diagram

#

Description
Price

1

HEAD ASSY, CYLINDER

11100-10G10

Unavailable

2

PIN (8X11)

09206-08001

Unavailable

3

BOLT (6X40)

09103-06266

Unavailable

4

GUIDE, VALVE (OS:0.3) | OPT

11115-33D71

Unavailable

5

GASKET, CYLINDER HEAD

11141-10G00

Unavailable

6

PIN

04211-13189

Unavailable

7

PLUG,ENGINE OIL FILLER

11971-25D00

Unavailable

8

O RING (D:3.1,ID:16.8)

09280-17003

Unavailable

9

BOLT (6X12)

09103-06222

Unavailable

10

GASKET (5.8X13X1.2)

09168-06023

Unavailable

11

BOLT (8X9.5)

09103-08421

Unavailable

12

GASKET (8.2X14X1)

09168-08016

Unavailable

13

JET AIR (14)

09493-28010

Unavailable

14

O RING (D:1.2,ID:4)

09280-04004

Unavailable

15

BOLT, CYLINDER HEAD (L:110)

11161-10G50

Unavailable

16

BOLT (8X135)

09103-08212

Unavailable

17

BOLT (10X150)

09116-10130

Unavailable

18

BOLT (10X155)

09116-10133

Unavailable

19

PIPE ASSY,INTAK This part replaces 13101-10G00.

13101-10G01

Unavailable

20

O-RING (D:2.4,ID:39.7) This part replaces 09280-40010.

09280-40020

Unavailable

21

SCREW

02122-0616B

Unavailable

22

CLAMP

09402-58208

Unavailable

23

SENSOR, WATER TEMP

13650-10G00

Unavailable

24

GASKET (12X17X1)

09168-12017

Unavailable

25

SPARK PLUG (NGK, CR8E)

09482-00456

Unavailable

25

SPARK PLUG (DENSO, U24ESR-N)

09482-00457

Unavailable

25

SPARK PLUG (NGK, CR7E) | OPT

09482-00516

Unavailable

25

SPARK PLUG (DENSO, U22ESR-N) | OPT

09482-00515

Unavailable

25

PLUG SPARK (CR9E) | OPT

09482-00458

Unavailable

25

SPARK PLUG (DENSO, U27ESR-N) | OPT

09482-00459

Unavailable
