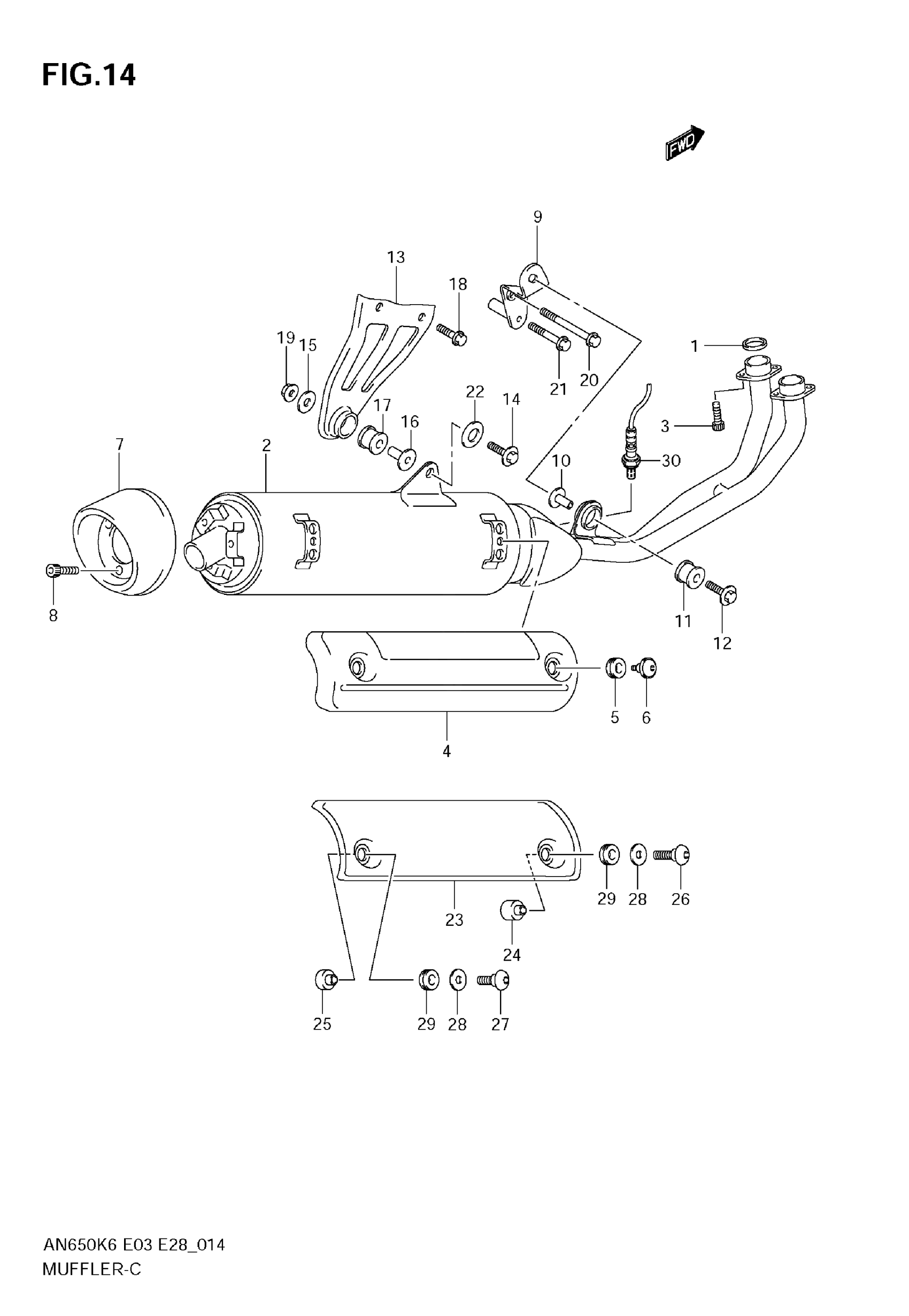

Suzuki AN650 (2009) MUFFLER Diagram

#

Description
Price

1

.GASKET,EXHAUST PIPE

14181-22D01

Unavailable

2

MUFFLER | MODEL K6

14305-10GB0-H01

Unavailable

2

MUFFLER | MODEL K7/K8/K9

14305-10GG0-H01

Unavailable

3

BOLT, EXHAUST PIPE

09106-08165

Unavailable

4

COVER, MUFFLER | AN650

14780-10G00

Unavailable

5

CUSHION (8.4X18X6) | AN650

09320-08066

Unavailable

6

SCREW, MUFFLER COVER | AN650

09139-06128

Unavailable

7

COVER, MUFFLER REAR | AN650

14791-10G00

Unavailable

7

COVER, MUFFLER REAR | AN650A

14791-10G10

Unavailable

8

SCREW, MUFFLER COVER REAR

09106-06078

Unavailable

9

BRACKET, FRONT

14410-10G00

Unavailable

10

SPACER

09180-08156

Unavailable

11

CUSHION

09320-12049

$10.34

12

BOLT

09116-08106

Unavailable

13

BRACKET, REAR

14470-10G10

Unavailable

14

BOLT

09106-08164

Unavailable

16

SPACER

09180-08156

Unavailable

17

CUSHION

09320-12049

$10.34

18

BOLT | MODEL K6/K7/K8

01550-0816B

Unavailable

18

BOLT | MODEL K9

01550-0820B

Unavailable

19

NUT

08361-2508A

$2.10

20

BOLT, MUFFLER BRACKET & CVT

09103-10063

Unavailable

21

BOLT, MUFFLER BRACKET & STAND

01550-0880B

Unavailable

22

WASHER

09160-08142

Unavailable

23

COVER, MUFFLER | AN650A

14781-10G11

Unavailable

24

SPACER, MUFFLER COVER FRONT | AN650A

14788-10G10

Unavailable

25

SPACER, MUFFLER COVER REAR | AN650A

14789-10G10

Unavailable

26

SCREW, FRONT | AN650A

09139-06029

Unavailable

27

SCREW, REAR | AN650A

09139-06028

$3.58

28

WASHER | AN650A

09160-06036

Unavailable

29

CUSHION (8.4X18X6) | AN650A

09320-08066

Unavailable

30

SENSOR, OXYGEN | MODEL K7/K8/K9 This part replaces 18213-10G10.

18213-10G11

Unavailable
