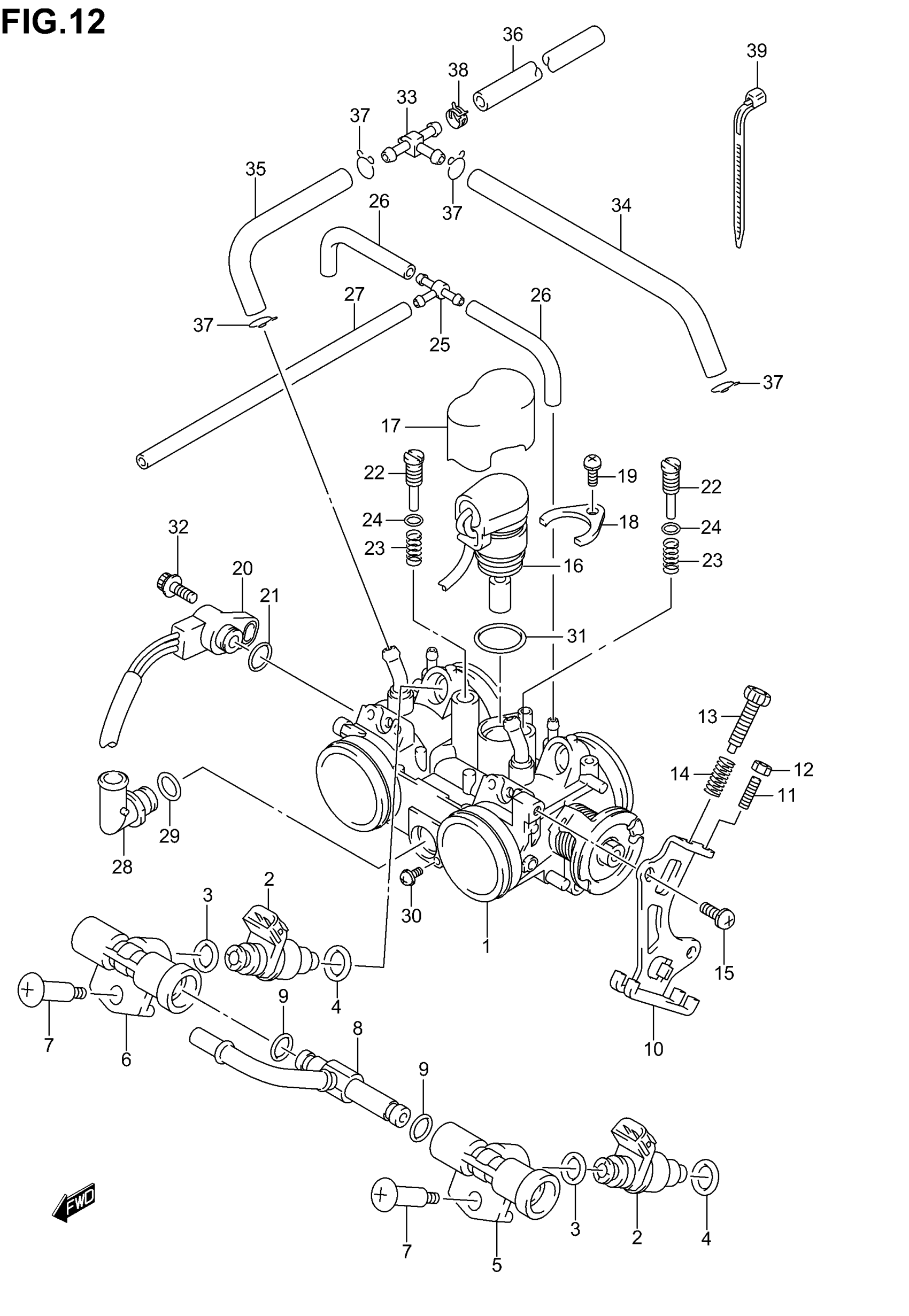

Suzuki AN650 (2005) THROTTLE BODY Diagram

#

Description
Price

1

THROTTLE BODY | E3,E28

13401-10G00

Unavailable

1

THROTTLE BODY | E33

13401-10G10

Unavailable

2

INJECTOR ASSY

15710-10G00

Unavailable

3

O-RING

15721-10G00

Unavailable

4

O RING

15722-10G00

Unavailable

5

JOINT

13471-10G00

Unavailable

6

JOINT

13471-10G10

Unavailable

7

SCREW

13601-35F00

Unavailable

8

FUEL PIPE

13473-10G00

Unavailable

9

.O-RING

15721-24F00

Unavailable

10

PLATE

13565-10G00

Unavailable

11

STOP SCREW

13267-10G00

Unavailable

12

NUT

13661-10G00

Unavailable

13

STOP SCREW

13267-35F00

Unavailable

14

SPRING

13271-24F00

Unavailable

15

SCREW

13601-10G00

Unavailable

16

ELEMENT ASSY,TH This part replaces 13420-10G00.

13420-10G01

Unavailable

17

COVER

13431-15F00

Unavailable

18

PLATE

13428-06F30

Unavailable

19

SCREW This part replaces 02112-34083.

02112-3408A

Unavailable

20

.SENSOR ASSY,THROTTLE NO.1 This part replaces 13580-40F20.

13580-40F22

Unavailable

21

O RING

13575-40F00

Unavailable

22

ADJUST SCREW

13279-10G00

Unavailable

23

SPRING

13271-10G00

Unavailable

24

O RING

13295-10G00

Unavailable

25

JOINT | E3,E28

13471-24F30

Unavailable

25

JOINT | E33

13471-10G00

Unavailable

26

HOSE (3X7X65)

13683-10G00

Unavailable

27

HOSE (3X7X220) | E3,E28

13683-10G10

Unavailable

27

HOSE,RUBBER(L:2 | E33 This part replaces 13697-24F30.

13697-24F31

Unavailable

28

JOINT

13455-10G00

Unavailable

29

O RING

13278-10G10

Unavailable

30

SCREW

13602-10G00

Unavailable

31

O RING

13278-10G00

Unavailable

32

BOLT

13613-10G00

Unavailable

33

JOINT | E33

13685-36E50

Unavailable

34

HOSE | E33

13698-10G00

Unavailable

35

HOSE | E33

13698-10G10

Unavailable

36

HOSE | E33

13698-10G20

Unavailable

37

CLIP | E33

13693-24F00

Unavailable

38

CLIP (ID:9.4,H:8) | E33

09401-09403

Unavailable

39

CLAMP | E33

09407-18402

Unavailable
