COMBINATION LAMP (MODEL K5)

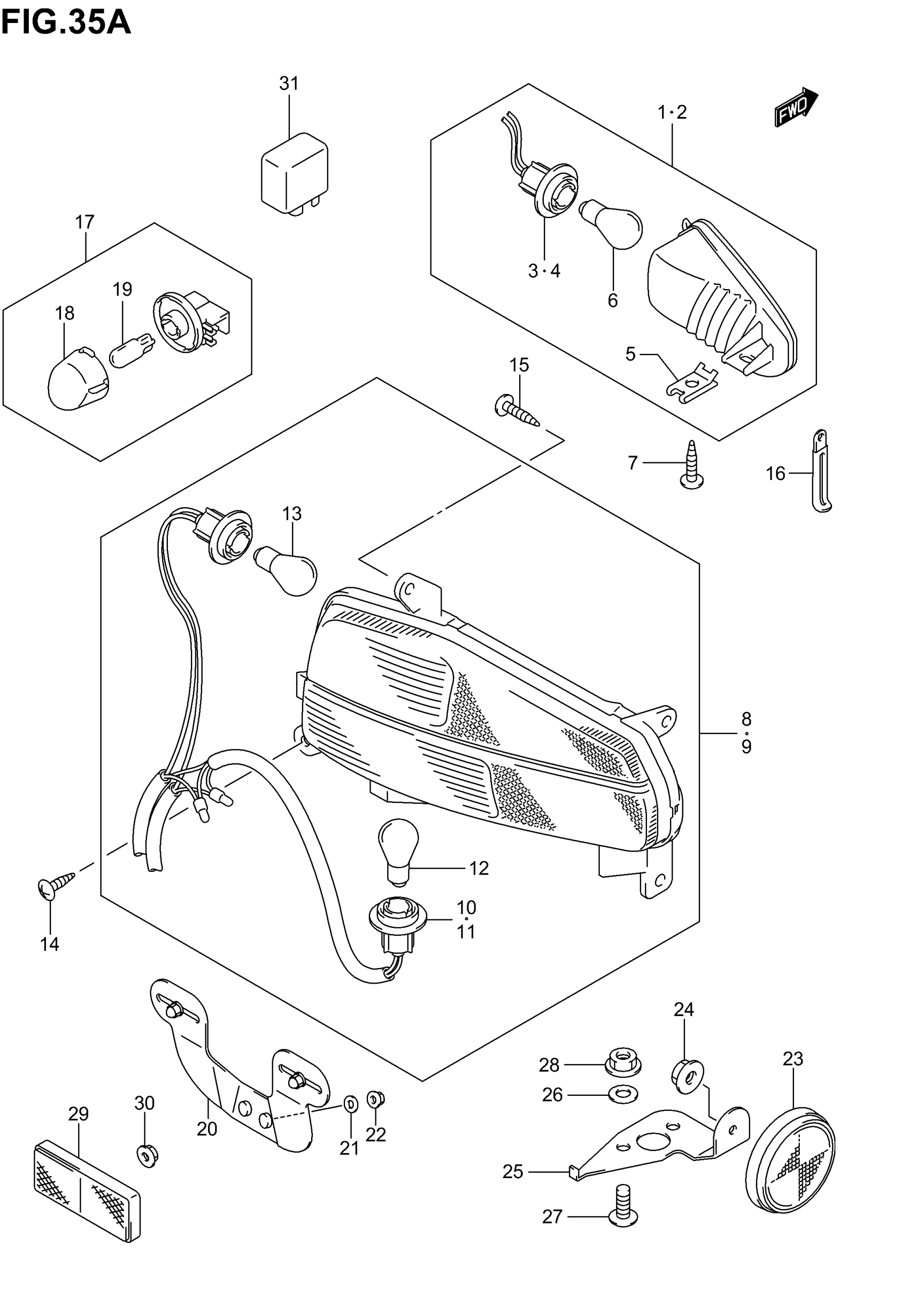

Suzuki AN650 (2005) COMBINATION LAMP (MODEL K5) Diagram
#
1
LAMP ASSY, FR TURN SIGNAL RH
35601-10G50
Unavailable
2
LAMP ASSY, FR TURN SIGNAL LH | Includes Item(s) 3 - 6
35602-10G50
Unavailable
3
.SOCKET,R
35618-10G50
Unavailable
4
.SOCKET,L
35638-10G50
Unavailable
5
NUT
09148-05020
Unavailable
7
SCREW This part replaces 03541-05253.
03541-0525B
Unavailable
8
LAMP ASSY, REAR COMB RH
35603-10G40
Unavailable
9
LAMP ASSY, REAR COMB LH | Includes Item(s) 10 - 13
35604-10G40
Unavailable
10
CORD ASSY RH
35658-10G40
Unavailable
11
CORD ASSY LH
35678-10G40
Unavailable
12
BULB (12V,21/5W) | FOR TAIL/STOP This part replaces 09471-12083.
09471-12128
Unavailable
13
BULB (12V,21W) | FOR TURN
09471-12045
Unavailable
14
SCREW This part replaces 02142-06123.
02142-0612A
Unavailable
15
SCREW This part replaces 03541-05163.
03541-0516A
Unavailable
16
CLAMP (L:45)
09404-06429
Unavailable
17
LAMP ASSY, LICENSE | Includes Item(s) 18 - 19
35910-14F01
Unavailable
18
LENS
35912-14F11
Unavailable
19
.BULB (12V5W)
09471-12216
Unavailable
20
BRACKET, LICENSE PLATE
35927-10G00
Unavailable
21
WASHER (6.5X24X1.2) This part replaces 09160-06140.
09160-06114
Unavailable
22
NUT This part replaces 08316-10063.
08316-1006B
Unavailable
23
REFLECTOR ASSY, RR SIDE
35970-14A20
Unavailable
24
NUT This part replaces 08316-10053.
08316-1005A
Unavailable
25
BRACKET, REAR SIDE, RH
35975-10G00
Unavailable
25
BRACKET, REAR SIDE, LH
35976-10G00
Unavailable
26
WASHER (6.5X18X1.6)
09160-06109
Unavailable
27
SCREW This part replaces 02142-06163.
02142-0616A
Unavailable
28
NUT This part replaces 08316-10063.
08316-1006B
Unavailable
29
REFLECTOR ASSY, RR SIDE This part replaces 35970-07F00.
35970-07F01
Unavailable
30
NUT This part replaces 08316-10053.
08316-1005A
Unavailable
31
RELAY ASSY,TURNSIGNAL LAMP This part replaces 38610-10G00.
38610-03F01
Unavailable
