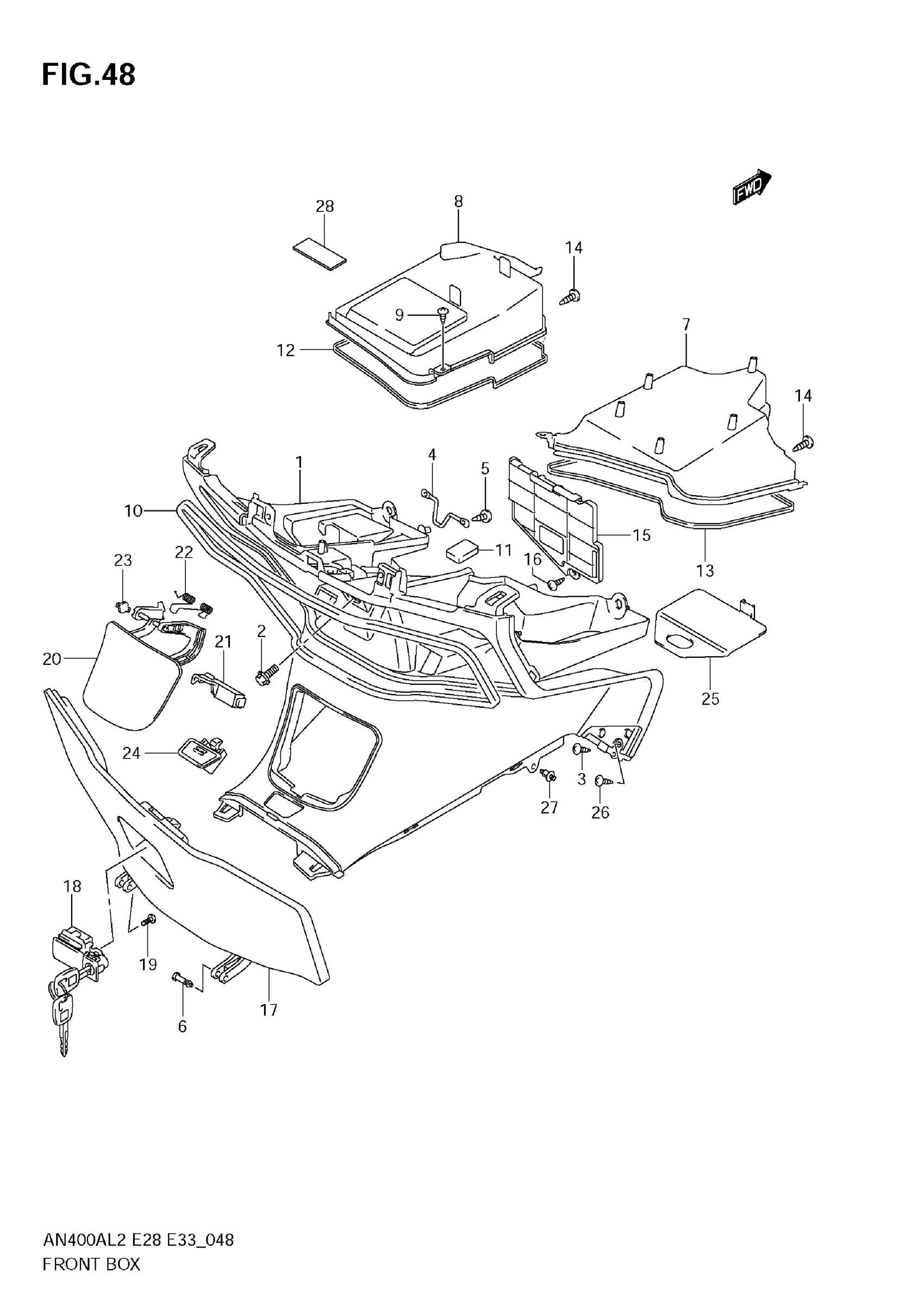

Suzuki AN400ZAL2 (2012) FRONT BOX Diagram

#

Description
Price

1

BOX, FRONT (BLACK)

92111-05H11-291

Unavailable

2

BOLT (6X16)

09116-06205

Unavailable

3

SCREW (5X16)

09132-05053

Unavailable

4

STRIKER, FRONT BOX

92171-05H00

Unavailable

5

SCREW

03541-0516A

Unavailable

6

PIN, BOX HINGE

73423-50G00

Unavailable

7

COVER, BOX INNER RH (BLACK) This part replaces 92112-05H01-291.

92112-05H02-291

Unavailable

8

COVER, BOX INNER LH (BLACK) This part replaces 92113-05H00-291.

92113-05H01-291

Unavailable

9

SCREW

03541-0512A

Unavailable

10

CUSHION, BOX NO.1

92114-05H00

Unavailable

11

CAP, FRONT BOX

92115-05H00

Unavailable

12

CUSHION, BOX NO.2

92116-05H00

Unavailable

13

CUSHION, INNER

92116-05H00

Unavailable

14

SCREW

03541-0616A

Unavailable

15

LID, BATTERY BOX (BLACK) This part replaces 92191-05H00-291.

92191-05H01-291

Unavailable

16

SCREW

03541-0616B

Unavailable

17

LID, FRONT BOX (BLACK) This part replaces 92120-05H00-291.

92120-05H10-291

Unavailable

18

LOCK SET, FRONT BOX

92100-10841

$185.10

19

SCREW

02142-0512B

$2.20

20

LID, FUEL (BLACK)

92161-05H00-291

Unavailable

21

LOCK,FUEL LID ARM

92162-14G01

Unavailable

22

SPRING, FUEL LID

92163-14G01

Unavailable

23

DAMPER,FUEL LID

92164-14G00

Unavailable

24

LOCK,FUEL LID (BLACK)

92180-05H01-291

Unavailable

25

PLATE, ELECTRIC PARTS

47412-14G01

Unavailable

26

SCREW

03541-0516A

Unavailable

27

CLIP (BLACK)

09409-08308-5ES

Unavailable

28

CUSHION

36920-02200

Unavailable
