2022 Suzuki AN400AM2 Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 2022 Suzuki AN400AM2, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

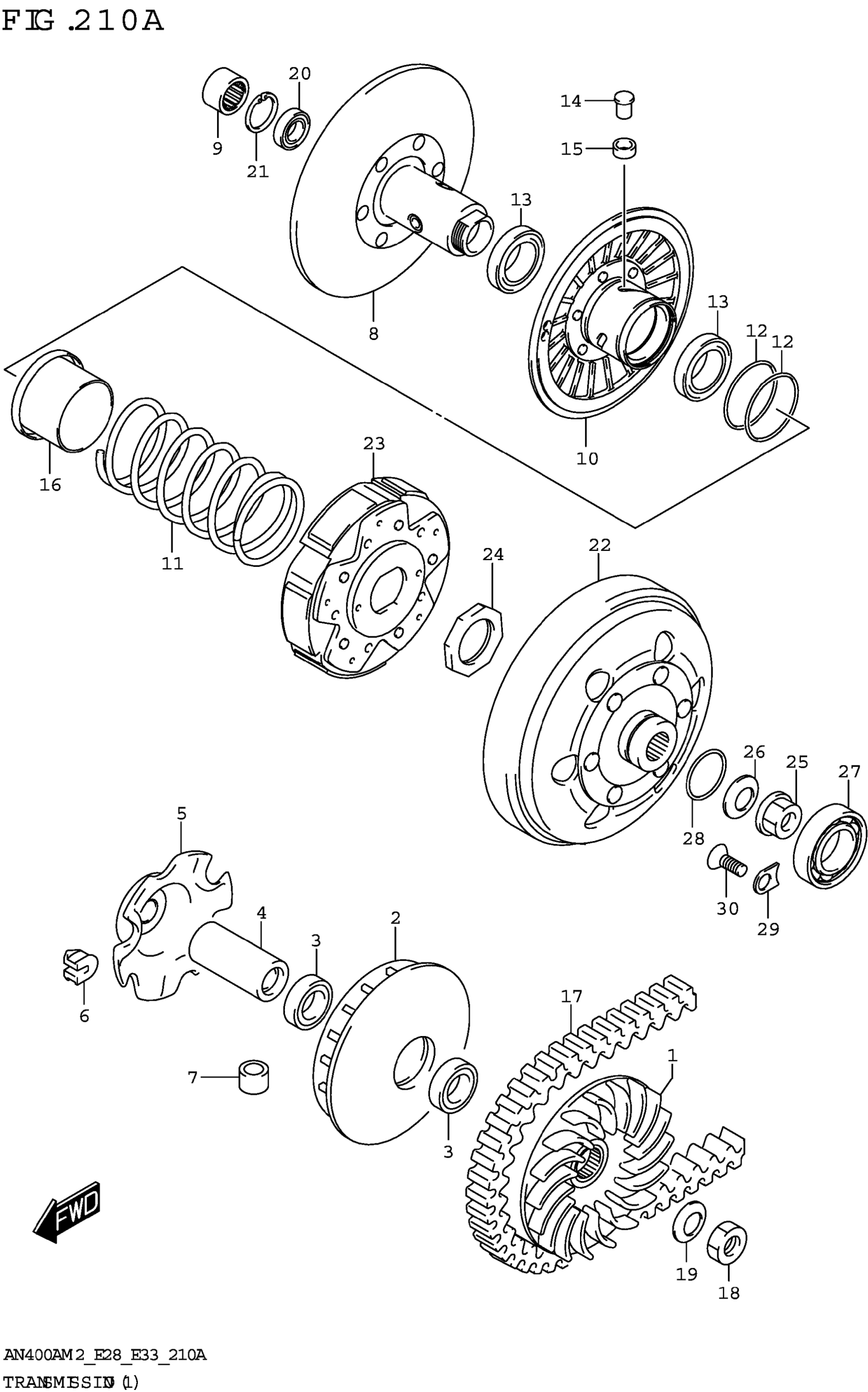

2022 Suzuki AN400AM2 Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FACE,FIXED DRIVE

21110-05H00

1

$99.06

In stock

2

FACE,MOVABLE DRIVE

21120-05H00

1

$111.91

In stock

3

2

$10.78

In stock

4

SPACER,MOVABLE DRIVE

21125-05H00

1

$62.32

In stock

5

PLATE,MOVABLE DRIVE

21431-05H00

1

$59.37

In stock

6

DAMPER,MOVABLE DRIVE PLATE

21481-14F00

4
Out of stock

7

ROLLER,MOVABLE DRIVEN

21650-15F40

8

$14.74

In stock

8

FACE,FIXED DRIVEN

21210-05H00

1

$299.92

In stock

9

1

$26.63

In stock

10

FACE,MOVABLE DRIVEN

21240-05H10

1

$278.97

In stock

11

SPRING,MOVABLE DRIVEN

21243-15F40

1

$36.08

In stock

12

O-RING

21245-15F00

2

$5.15

In stock

13

SEAL,MOVABLE DRIVEN

21247-31G00

2

$12.44

In stock

14

PIN,MOVABLE DRIVEN

21248-15F01

3
Out of stock

15

SPACER,MOVABLE DRIVEN PIN

21249-15F00

3
Out of stock

16

SHEET,MOVABLE DRIVEN

21471-15F20

1

$19.52

In stock

17

V BELT, DRIVE

27601-05H10

1

$151.83

In stock

18

NUT

09140-18501

1

$2.92

In stock

19

1

$3.21

In stock

20

BEARING

08123-6904B

1

$19.66

In stock

21

CIRCLIP

08331-41379

1

$3.12

In stock

22

HOUSING,CLUTCH

21220-05H30

1

$310.61

In stock

23

CLUTCH ASSY,SHOE

21501-05H41

1

$313.15

In stock

24

NUT,SHOE CLUTCH

21518-15F00

1

$12.35

In stock

25

NUT

09140-16002

1

$3.13

In stock

26

WASHER

09164-16002

1
Out of stock

27

BEARING (35X62X14)

09262-35064

1

$77.40

In stock

28

O-RING (D:2,ID:31)

09280-32008

1

$11.90

In stock

29

RETAINER

24742-44B00

1

$4.21

In stock

30

SCREW

02122-0616A

1

$1.52

In stock
