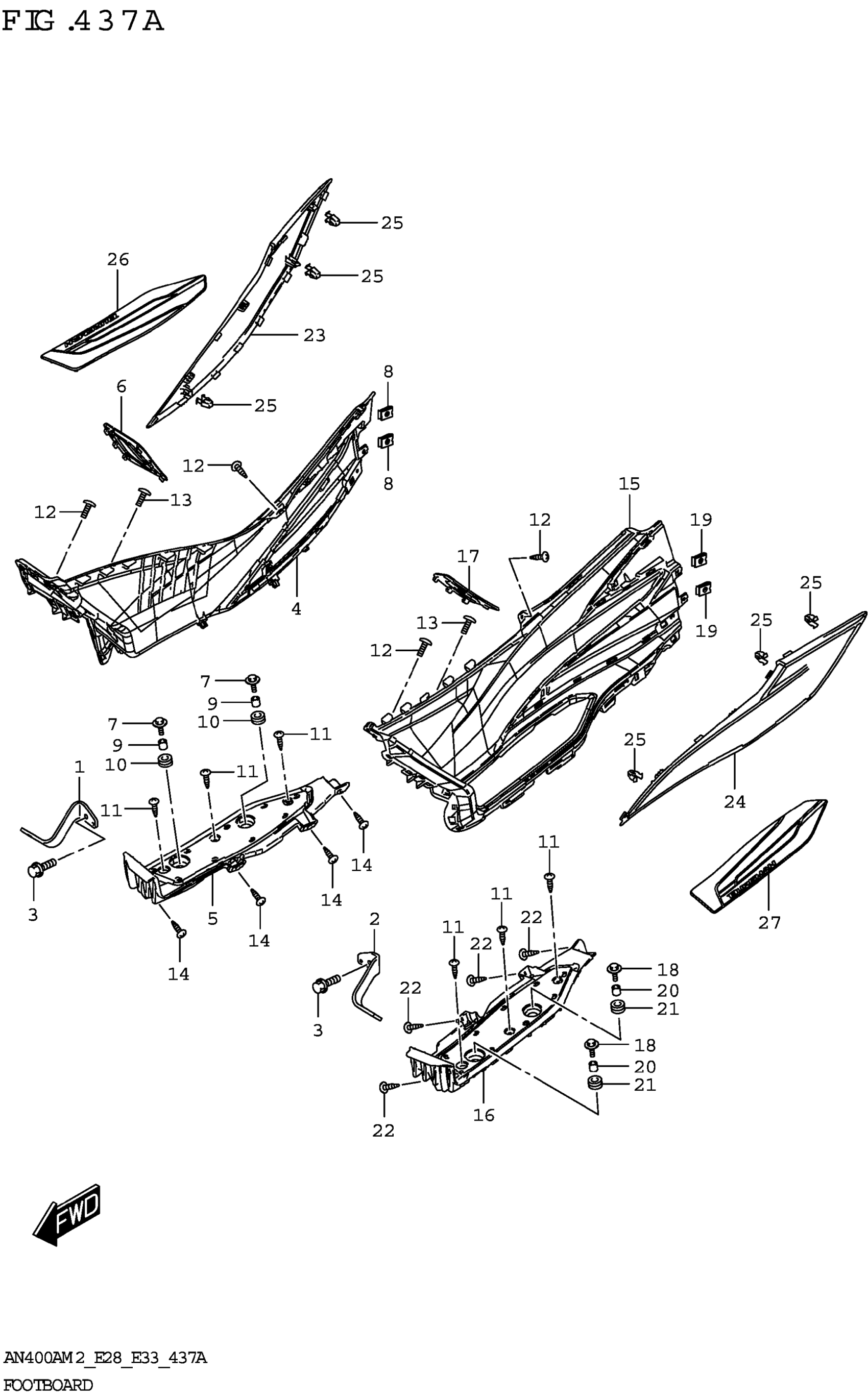

Suzuki AN400AM2 (2022) FOOTBOARD Diagram

#

Description
Price

1

BRACKET, FOOTBOARD RH

48190-19K00

Unavailable

2

BRACKET, FOOTBOARD LH

48290-19K00

Unavailable

3

BOLT (8X16)

01550-0816A

Unavailable

4

FOOTBOARD, NO.1 RH

48121-19K00

Unavailable

5

FOOTBOARD, NO.2 RH

48133-19K00

Unavailable

6

FOOTBOARD, NO.3 RH

48135-19K00

Unavailable

7

BOLT (6X25)

09116-06131

Unavailable

8

NUT (M5)

09148-05038

Unavailable

9

SPACER (8.5X12X11)

09180-08189

Unavailable

10

CUSHION (11.5X24X12.2)

09320-11022

Unavailable

11

SCREW

03541-0512A

Unavailable

12

SCREW

03541-0512A

Unavailable

13

SCREW

03541-0516A

Unavailable

14

SCREW

03541-0516A

Unavailable

15

FOOTBOARD, NO.1 LH

48122-19K00

Unavailable

16

FOOTBOARD, NO.2 LH

48134-19K00

Unavailable

17

FOOTBOARD, NO.3 LH

48136-19K00

Unavailable

18

BOLT (6X25)

09116-06131

Unavailable

19

NUT (M5)

09148-05038

Unavailable

20

SPACER (8.5X12X11)

09180-08189

Unavailable

21

CUSHION (11.5X24X12.2)

09320-11022

Unavailable

22

SCREW

03541-0516A

Unavailable

23

COVER,LEG CENTER RH

48141-19K00

Unavailable

24

COVER,LEG CENTER LH

48142-19K00

Unavailable

25

CLIP (10.5X14.3)

09409-08326

Unavailable

26

MAT, FLOOR FRONT RH

48211-19K00

Unavailable

27

MAT, FLOOR FRONT LH

48221-19K00

Unavailable
