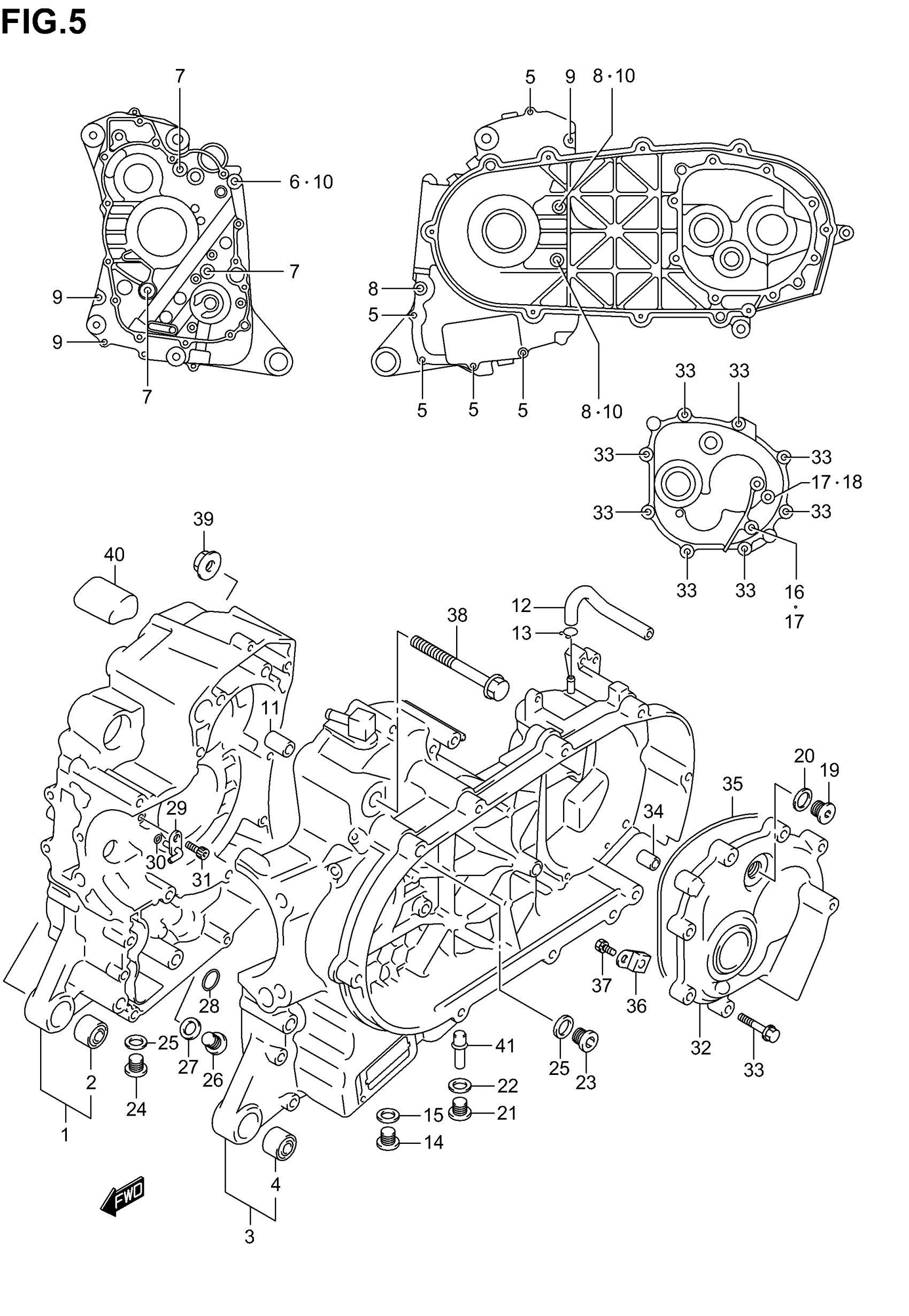

Suzuki AN400 (2006) CRANKCASE Diagram

#

Description
Price

1

CRANKCASE SET, RH | MODEL K3/K4

11310-15850

Unavailable

1

CRANKCASE SET, RH | MODEL K5/K6; Includes Item(s) 2

11310-15860

Unavailable

2

.BUSH (10X23X30)

09319-10043

Unavailable

3

CRANKCASE SET, LH | MODEL K3/K4

11320-15832

Unavailable

3

CRANKCASE SET, LH | MODEL K5/K6; Includes Item(s) 4

11320-15860

Unavailable

4

.BUSH (10X23X30)

09319-10043

Unavailable

5

BOLT This part replaces 01547-06603.

01547-0660B

Unavailable

6

BOLT This part replaces 07120-08903.

07120-0890B

Unavailable

7

BOLT This part replaces 07120-08603.

07120-0860B

Unavailable

8

BOLT

07120-08703

Unavailable

9

BOLT This part replaces 07130-08653.

07130-0865B

Unavailable

10

GASKET (8.2X14X1)

09168-08016

Unavailable

11

PIN,CRANKCASE

11319-33E50

Unavailable

12

HOSE, T/M BREATHER

11329-14F00

Unavailable

13

CLIP (ID:11)

09401-11403

Unavailable

14

PLUG, OIL DRAIN

09247-14026

$3.63

15

GASKET

09168-14002

Unavailable

16

BOLT (8X12) This part replaces 01550-08123.

01550-0812A

Unavailable

17

GASKET (8.2X14X1)

09168-08016

Unavailable

18

BOLT (8X12) This part replaces 01550-08123.

01550-0812A

Unavailable

19

PLUG, 16X8

09248-16012

Unavailable

20

GASKET, 16X22X2.0

09168-16002

Unavailable

21

PLUG, SHAFT | MODEL K3/K4 This part replaces 09248-14005.

09248-14011

Unavailable

21

PLUG | MODEL K5/K6

09247-14026

$3.63

22

GASKET

09168-14002

Unavailable

23

PLUG, L:12 | MODEL K3/K4

09248-12004

Unavailable

23

PLUG | MODEL K5/K6

09247-12006

Unavailable

24

PLUG

09247-12006

Unavailable

25

GASKET, 12.1X16.2X3.7

09168-12002

Unavailable

26

PLUG, 16X8

09248-16012

Unavailable

27

GASKET, 16X22X2.0

09168-16002

Unavailable

28

O RING, D:1.9,ID:12.6

09280-12009

Unavailable

29

JET,PISTON COOLING

11390-14F00

Unavailable

30

O RING, D:1.2,ID:4.0

09280-04004

Unavailable

31

BOLT This part replaces 07130-06123.

07130-0612A

Unavailable

32

COVER, GEAR BOX

11431-15F10

Unavailable

33

BOLT (8X35) This part replaces 01550-08353.

01550-0835A

Unavailable

34

PIN

04211-11169

Unavailable

35

O RING, D:2.4,ID:172

09280-00035

Unavailable

36

MAGNET, GEAR BOX

11393-20E00

Unavailable

37

BOLT This part replaces 01570-06123.

01570-0612A

Unavailable

38

BOLT, 12X295

09103-12053

Unavailable

39

NUT This part replaces 08319-31123.

08319-3112B

Unavailable

40

SEPARATOR, OIL NO.2

11186-14F01

Unavailable

41

JET, BREATHER | MODEL K3/K4

11323-15F00

Unavailable
