REAR WHEEL (MODEL E)

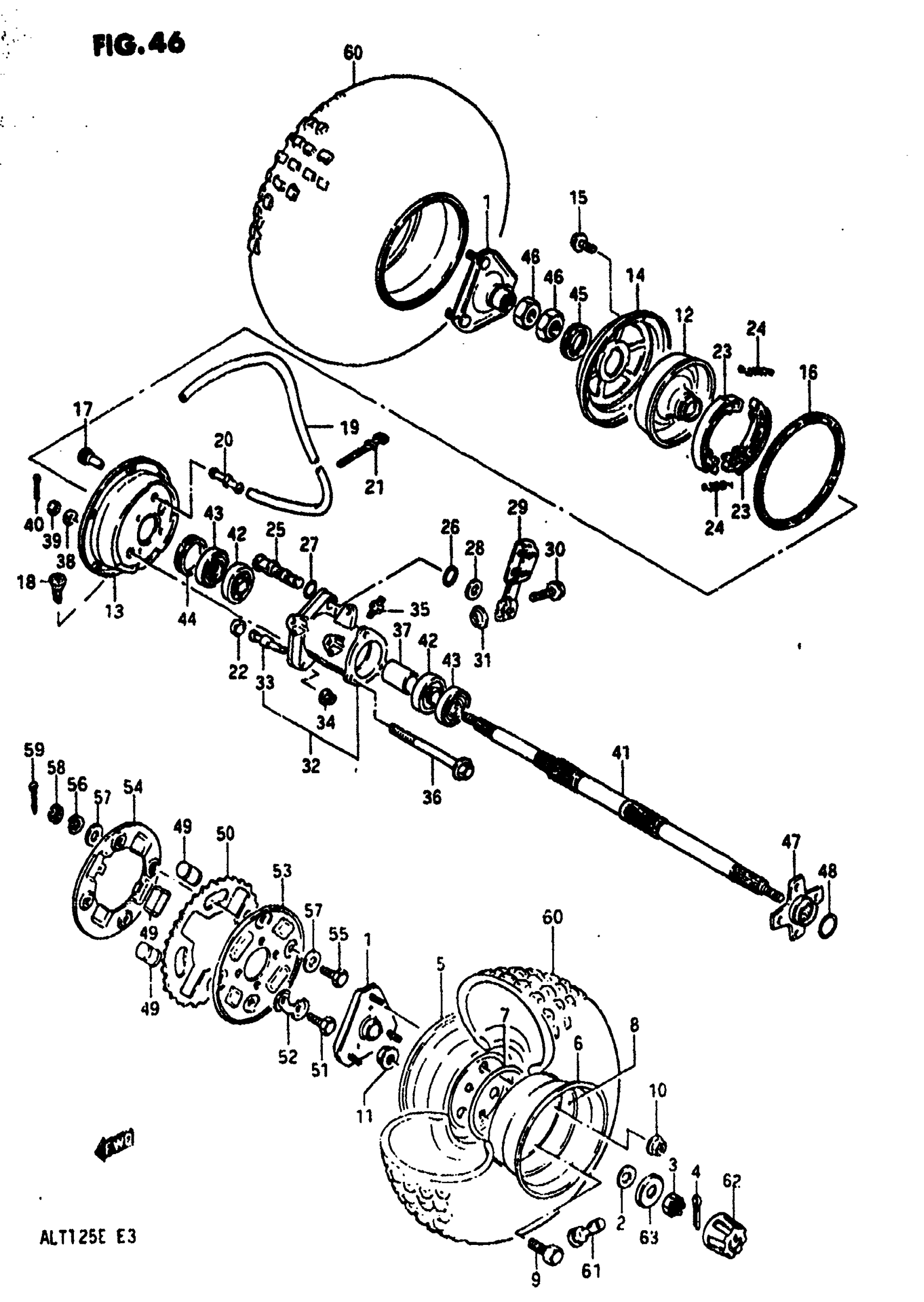

Suzuki ALT125 (1984) REAR WHEEL (MODEL E) Diagram
#
1
NO DESCRIPTION AVAILABLE This part replaces 64110-24310.
64110-24311
Unavailable
2
WASHER, HUB
09160-18015
Unavailable
3
NUT,RR AXLE This part replaces 09141-18001.
09141-18003
Unavailable
4
PIN, COTTER This part replaces 04111-40408.
04111-4040A
Unavailable
5
NO DESCRIPTION AVAILABLE This part replaces 65312-24300-13T.
65312-24301-13T
Unavailable
6
NO DESCRIPTION AVAILABLE This part replaces 65313-24300-13T.
65313-24301-13T
Unavailable
7
PACKING
55315-24200
Unavailable
8
NO DESCRIPTION AVAILABLE This part replaces 65317-24300-13T.
65317-24301-13T
Unavailable
9
BOLT, WHEEL SET
09107-08006
Unavailable
10
NUT, WHEEL SET This part replaces 08316-16108.
08316-10107
Unavailable
11
NUT (CHROME) This part replaces 08316-16088.
08316-10087
Unavailable
12
DRUM, REAR BRAKE This part replaces 64120-24400.
64120-24401
Unavailable
13
COVER, DRUM INNER This part replaces 64122-24400.
64122-24401
Unavailable
14
COVER, DRUM OUTER This part replaces 64130-24411.
64130-24413
Unavailable
15
BOLT This part replaces 01517-06128.
01550-06127
Unavailable
16
PACKING, COVER
64160-24400
Unavailable
17
PLUG, BREATHER
09259-12002
Unavailable
18
PLUG, DRAIN
09250-11002
Unavailable
19
HOSE, 7X12, 1X2 This part replaces 09343-07011.
09352-70121-00B
Unavailable
20
JOINT, HOSE
09367-08001
Unavailable
21
CLAMP, HOSE
09407-14403
Unavailable
22
DUST SEAL, BRAKE ANCHOR PIN
64233-24400
Unavailable
23
SHOE SET, REAR BRAKE This part replaces 54410-37200.
64400-02830
Unavailable
24
SPRING
55420-30000
Unavailable
25
CAM, REAR BRAKE This part replaces 64440-24400.
64440-24402
Unavailable
26
O RING
64443-24300
Unavailable
27
O RING
09280-21012
Unavailable
28
WASHER This part replaces 09160-15001.
09160-15048
Unavailable
29
LEVER, BRAKE CAM This part replaces 64451-24301.
64451-24302
Unavailable
30
BOLT This part replaces 01517-06308.
01550-06307
Unavailable
31
NUT This part replaces 08316-16068.
08319-31067
Unavailable
32
HOUSING, AXLE | Includes Item(s) 33 - 34
64720-24402
Unavailable
33
PIN
64231-24400
Unavailable
34
NUT This part replaces 08319-31108.
08319-31107
Unavailable
35
NIPPLE,GREASE This part replaces 08351-21008.
08351-2100A
Unavailable
36
BOLT, HOUSING
64716-24301
Unavailable
37
SPACER
64731-24200
Unavailable
38
WASHER This part replaces 08322-11088.
08322-01087
Unavailable
39
NUT
08314-31088
Unavailable
40
COTTER PIN This part replaces 04111-20208.
04111-2020A
Unavailable
41
AXLE, REAR This part replaces 64711-24302.
64711-24303
Unavailable
42
BEARING (35X62X14) This part replaces 08123-60077.
09262-35032
Unavailable
43
DUST SEAL
09283-42011
Unavailable
44
DUST SEAL, INNER
64729-24400
Unavailable
45
DUST SEAL, OUTER
64729-24410
Unavailable
46
NUT
09140-32001
Unavailable
47
FLANGE, SPROCKET MOUNTING This part replaces 64611-24301.
64611-24302
Unavailable
48
O RING
09380-31001
Unavailable
49
SHOCK ABSORBER This part replaces 64650-24200.
64650-24400
Unavailable
50
SPROCKET, REAR (NT:49)
64511-24201
Unavailable
51
BOLT
09100-10196
Unavailable
52
WASHER
09169-10017
Unavailable
53
PLATE, SPROCKET
64512-24300
Unavailable
54
PLATE, SPROCKET
64513-24300
Unavailable
55
BOLT
09101-06007
Unavailable
57
WASHER This part replaces 08322-21068.
08322-01067
Unavailable
58
NUT
09141-06001
Unavailable
59
.COTTER PIN This part replaces 04111-20158.
04111-2015A
Unavailable
60
TIRE (22x11.00-8) | DUNLOP
55100-24255
Unavailable
61
VALVE ASSY, WHEEL RIM This part replaces 43130-75150.
43130-78030
Unavailable
62
CAP This part replaces 54725-24500.
54725-18A00
Unavailable
