1971 Suzuki AC50 Front Fork Diagram

← All diagrams

Find the part on the Front Fork diagram for your 1971 Suzuki AC50, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

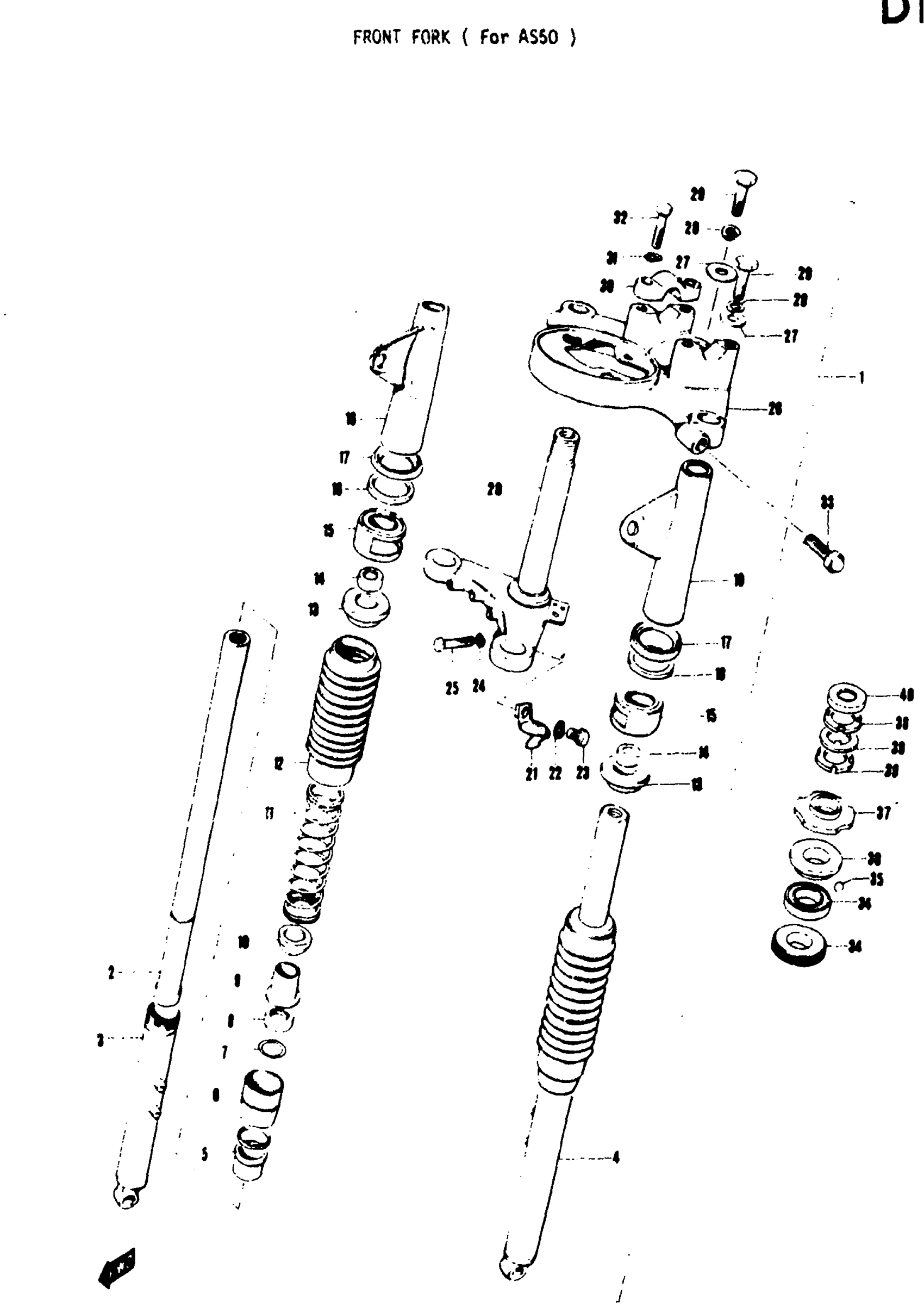

1971 Suzuki AC50 Front Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FORK ASS'Y | AINTED FOR 220 HANDLEBAR; Includes Item(s) 2 - 30

51100-05111

—
Out of stock

2

INNER TUBE

51110-05010

—
Out of stock

3

RH OUTER TUBE | AINTED

51130-05110

—
Out of stock

4

LH OUTER TUBE | AINTED

51140-05110

—
Out of stock

5

INNER TUBE GUIDE | 24

51152-03011

2
Out of stock

6

GUIDE HOUSING

51150-12010

—
Out of stock

7

OIL SEAL LOWER O RING

51154-12011

2
Out of stock

8

NO DESCRIPTION AVAILABLE | 0.5 This part replaces 51153-03011.

51153-23010

2
Out of stock

9

DUST SEAL

51173-01211

—
Out of stock

10

SPRING GUIDE

51573-03110

2
Out of stock

11

SPRING | x149

51171-03620

—
Out of stock

12

SPRING COVER BOOT

51571-03110

2
Out of stock

13

SPRING GUIDE

51172-01212

2
Out of stock

14

INNER TUBE CUSHION

51181-03010

2
Out of stock

15

HEADLAMP BRACKET BAND

51552-03110

—
Out of stock

16

HEADLAMP BRACKET CUSHION

51553-01211

2
Out of stock

17

HEADLAMP BRACKET SEAT

51551-01211

—
Out of stock

18

NO DESCRIPTION AVAILABLE | AINTED This part replaces 51530-05110.

51500-22840-126

—
Out of stock

19

HEADLAMP LH BRACKET | AINTED

51540-05110

—
Out of stock

20

STEERING STEM

51410-12600

1
Out of stock

21

BRAKE CABLE CLIP

51453-30010

—
Out of stock

22

1

$2.28

In stock

23

CROSS HEAD SCREW

02111-06108

—
Out of stock

24

2

$1.93

In stock

25

2

$3.13

In stock

26

STEERING STEM HEAD | ANDLEBAR

51311-12111

—
Out of stock

26

STEERING STEM HEAD | ANDLEBAR ~E.NO. 42898

51311-05111

—
Out of stock

27

3

$7.52

In stock

28

3

$1.93

In stock

29

FORK FITTING BO This part replaces 51351-07012.

51351-07013

3
Out of stock

30

HANDLEBAR CLAMP | NDLEBAR

56211-22011

2
Out of stock

30

HANDLEBAR CLAMP | NDLEBAR ~E.NO.42898

56211-05111

—
Out of stock

31

4

$2.28

In stock

33

2

$2.58

In stock

34

STEERING INNER RACE

51611-20000

—
Out of stock

35

STEEL BALL

06111-06004

—
Out of stock

37

DUST SEAL This part replaces 51643-05000.

51643-06001

1
Out of stock

38

STEERING STEM NUT

51631-05000

2
Out of stock

39

STEERING LOCK WASHER

09166-24001

1
Out of stock
