1968 Suzuki 50M12 Rear Wheel Diagram

← All diagrams

Find the part on the Rear Wheel diagram for your 1968 Suzuki 50M12, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

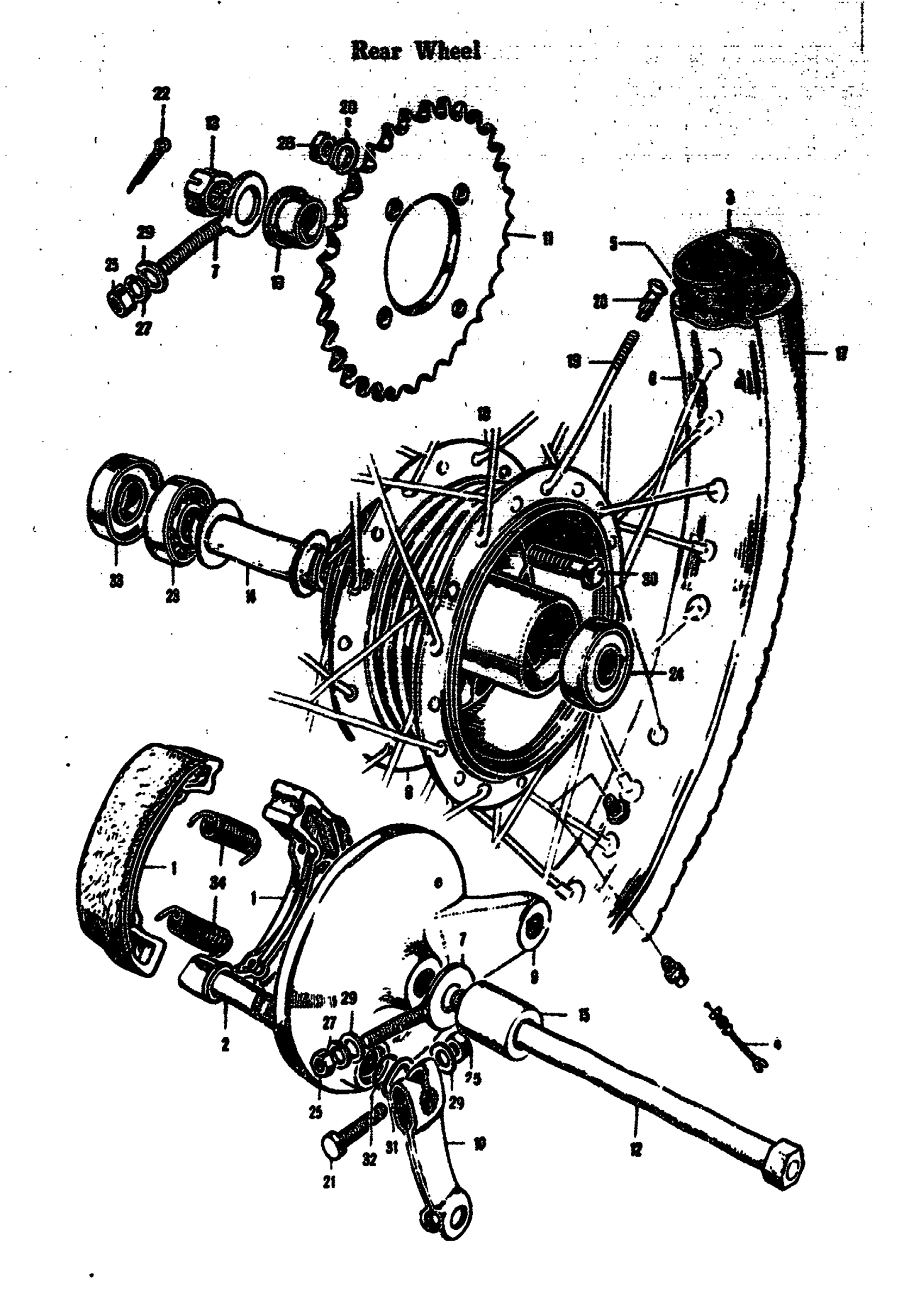

1968 Suzuki 50M12 Rear Wheel Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

0

REAR HUB ASS'Y | INCLUDES REF.NOS.1,2,8-11~25.19 & 31~34 UP TO E.NO17

64002-01860

—
Out of stock

1

BRAKE SHOE | M12MARK2,M15D,M12

54410-01002

—
Out of stock

2

BRAKE CAM SHAFT | M12MARK2,M15D,M12

54441-01000

—
Out of stock

3

INNER TUBE | M12MARK2,M15D,M12; SIZE=2.NCLUDES REF.NO.4

55200-01600

—
Out of stock

4

INNER TUBE VALUE | M12MARK2,M15D,M12

55250-01000

—
Out of stock

5

PROTECTOR, INNER TUBE | M12MARK2,M15D,M12; SIZE=2. This part replaces 55261-01010.

55261-02B40

1
Out of stock

6

WHEEL RIM | M12MARK2,M15D,M12; SIZE=1.

59311-01020

—
Out of stock

6

RIM WHEEL This part replaces 55311-01020.

55311-01021

1
Out of stock

6

REAR SPOKE SET | M12MARK2,M15D,M12; INCLUDE.18,19&20

55301-01817

—
Out of stock

7

CHAIN ADJUSTER | M12MARK2,M15D,M12; UP TO E.18,19&20

51411-01001

—
Out of stock

8

REAR HUB DRUM | UP TO E.NO.M10-359317

64110-50005

—
Out of stock

9

REAR HUB PANEL | M12MARK2,M15D,M12

64210-01603

—
Out of stock

10

REAR BRAKE CAM LEVER | M12MARK2,M15D,M12; CHROME-

64451-01602

—
Out of stock

11

SPROCKET, REAR | M12MARK2,M15D,M12; STANDAR This part replaces 64511-01780.

64511-27750

1
Out of stock

11

REAR SPROCKET | N.T.=30

64511-01770

—
Out of stock

11

REAR SPROCKET | N.T.=34

64511-01751

1
Out of stock

12

REAR AXLE | CHROME-PLATED UP TO E.NO.7

64710-01970

—
Out of stock

13

REAR AXLE NUT | UP TO E.NO.M10-359317

64721-50002

—
Out of stock

14

REAR HUB BEARING SPACER | UP TO E.NO.M10-359317

64730-50000

—
Out of stock

15

REAR AXLE RIGHT SPACER | M12MARK2,M15D,M12; CHROME- TO E.NO.M10-359337

64741-01601

1
Out of stock

16

REAR AXLE LEFT SPACER | UP TO E.NO.M10-359317

64772-50001

1
Out of stock

17

REAR TIRE | M12MARK2,M15D,M12; SIZE=2.R

65100-01010

—
Out of stock

18

REAR INNER SPOKE | M12MARK2,M15D,M12; D=2.9(01(6.34) a=101 H=6.5(0.25)

65321-01021

—
Out of stock

19

REAR OUTER SPOKE | M12MARK2,M15D,M12; D=2.9(00.5(6.30) a=83"301 H=8(3.1

65322-01021

—
Out of stock

20

REAR SPOKE NIPPLE | M12MARK2,M15D,M12

65325-01020

—
Out of stock

21

HEXAGON BOLT

01111-06308

—
Out of stock

22

COTTER PIN

04111-20258

—
Out of stock

23

BALL BEARING | O.M10-359317

08113-63010

1
Out of stock

25

.NUT This part replaces 08311-11068.

08310-00067

3
Out of stock

26

4

$1.93

In stock

27

2

$2.28

In stock

28

4

$2.28

In stock

29

WASHER This part replaces 08322-21068.

08322-01067

3
Out of stock

30

REAR SPROCKET BOLT | M12MARK2,M15D,M12

09105-08801

—
Out of stock

31

BRAKE CAM SHAFT DUST SEAL WAS | M12MARK2,M15D,M12; O.D.=25D.=12.5(0.49) T.=1.0(0.04)

09160-12011

1
Out of stock

32

1

$3.25

In stock

33

HUB DRUM OIL SEAL | od=37(1.46) id=18(0.71 w=

09283-18001

1
Out of stock
