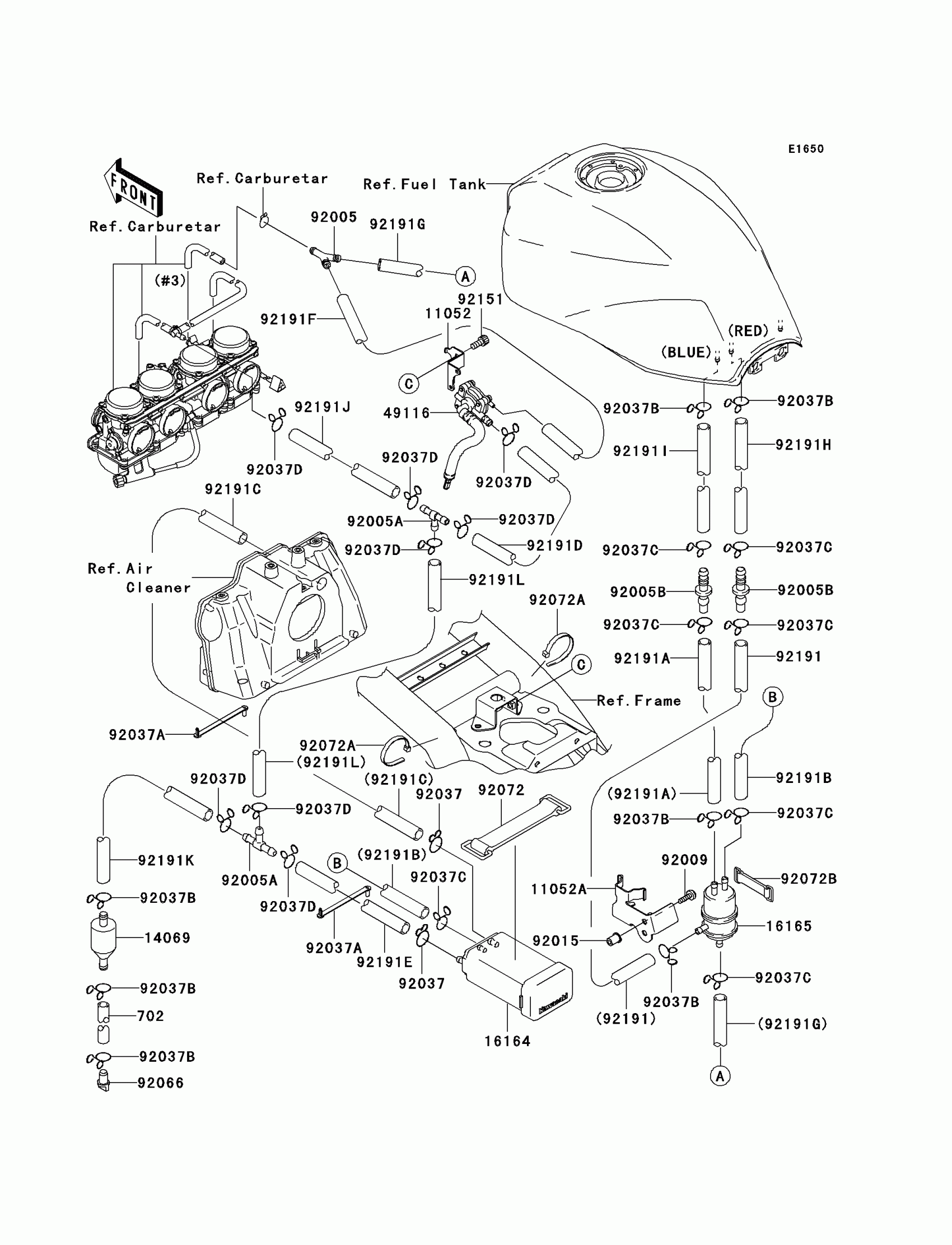

Kawasaki ZRX1200R Fuel Evaporative System Diagram
#
Description
Price
11052
BRACKET,FUEL TANK DAMPER
11052-1145
$89.78
11052A
BRACKET
11052-1146
$29.23
14069
BREATHER
14069-1051
$10.19
16164
CANISTER
16164-1070
$145.42
16165
SEPARATOR
16165-1070
$107.64
49116
VALVE-ASSY
49116-1187
$159.43
92005
FITTING,TUBE
92005-1034
$48.21
92005A
FITTING,T-TYPE
92005-1119
$24.61
92005B
FITTING
92005-1206
$8.68
92009
SCREW,6X14
92009-1662
$3.92
92015
NUT
92015-1700
$8.58
92037
CLAMP-HOSE
92037-1104
$1.45
92037A
CLAMP,SPEED,L=58
92037-1163
$6.57
92037B
CLAMP,TUBE
92037-147
$7.34
92037C
CLAMP
92037-1712
$5.00
92037D
CLAMP,TUBE
92037-1972
$4.31
92066
PLUG,DRAIN
92066-1211
$8.51
92072
BAND,L=100
92072-071
$9.53
92072A
BAND,L=250
92072-1237
$2.14
92072B
BAND,L=50
92072-1419
$16.08
92151
BOLT,SOCKET,5X10
92151-1212
$2.32
92191
TUBE,SEPARATOR-TANK,RED
92191-1581
$11.27
702
TUBE-RUBBER,7X10X60
702A0760
$3.70
92191A
TUBE,TANK-SEPARATOR,BULE
92191-1582
$24.21
92191B
TUBE,SEPARATOR-CANISTER,BULE
92191-1583
$26.59
92191C
TUBE,CANISTER-CLEANER,GREEN
92191-1584
$37.98
92191D
TUBE,FITTING-VALVE,YELLOW
92191-1585
$18.52
92191E
TUBE,FITTING-CANISTER,YELLOW
92191-1586
$33.68
92191F
TUBE,CARBURETOR-VALVE,WHITE
92191-1587
$12.37
92191G
TUBE,SEPARATOR-FITTING,WHITE
92191-1588
$22.46
92191H
TUBE,RED
92191-1649
$12.37
92191I
TUBE,BULE
92191-1650
$12.37
92191J
TUBE,7X12X165,YELLOW
92191-1651
$10.44
92191K
TUBE,7X11X430
92191-1652
$20.51
92191L
TUBE,7X12X235,YELLOW
92191-1670
$12.37
