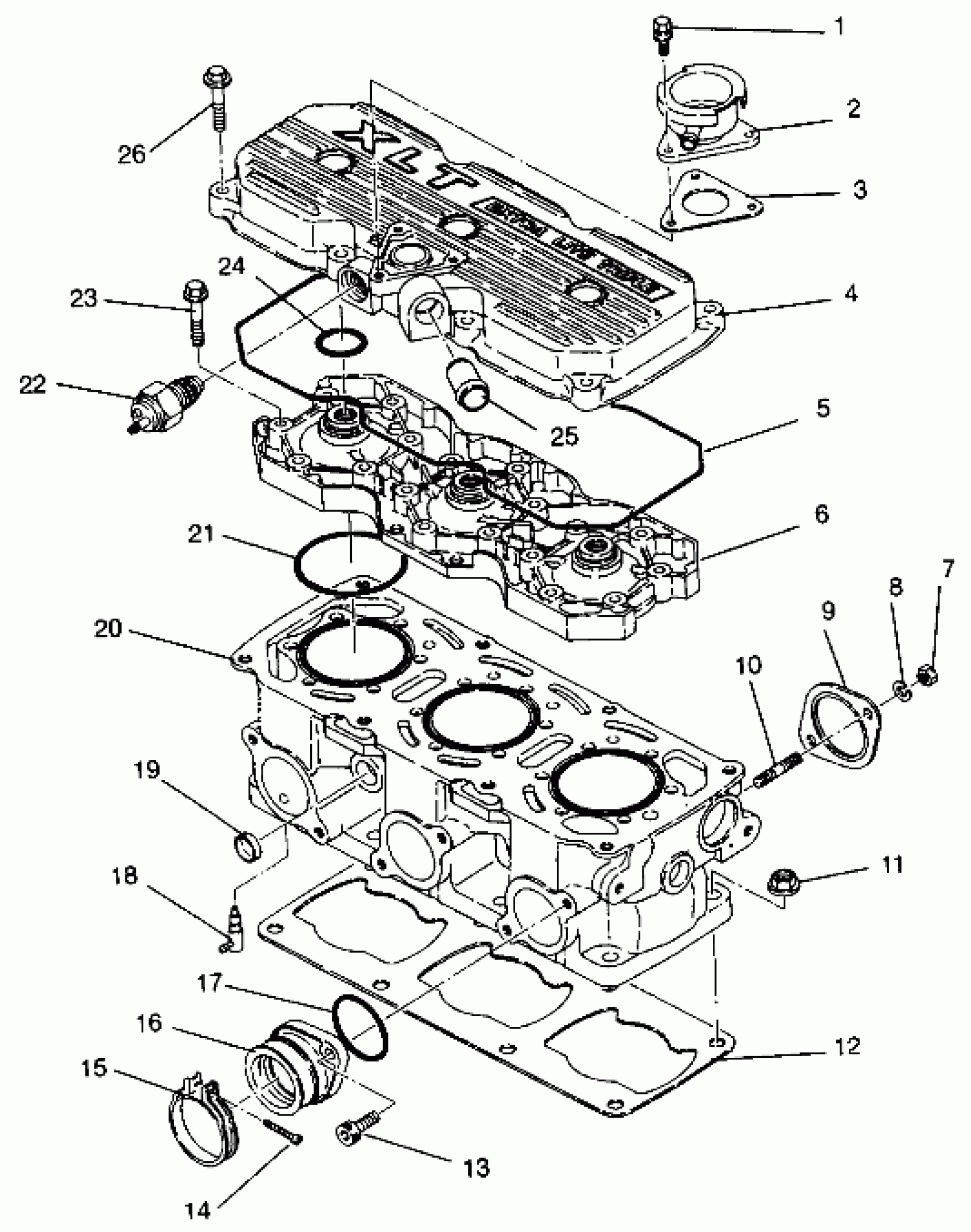

Polaris XLT - 0940767 CYLINDER ASSEMBLY XLT 0940767, XLT SP 0940667 & XLT SKS 0940567 (4925022502035A) Diagram

#

Description
Price

1

BOLT&WASHER ASM.

3083361

Unavailable

2

NECK, FILLER

3083398

Unavailable

3

GASKET, FILLER NECK (Filler Neck)

3083340

Unavailable

4

COVER, HEAD (Incl. 25)

3084594

Unavailable

5

O-RING, (HEADCOVER) (Head Cover)

3084434

Unavailable

6

HEAD, CYLINDER

3084432

$195.99

7

NUT(10)

3080285

Unavailable

8

WASHER LOCK ,(10)

3080530

$3.19

9

GASKET,EXHAUST,NA(10) Substituted by 3086757 (Exhaust)NA

3084439

Unavailable

10

STUD Substituted by 3085326

3084270

Unavailable

11

NUT-FLANGE(10)

3082911

$1.99

12

GASKET, CYLINDER (Cylinder)

3084593

Unavailable

13

BOLT, ALLEN (Socket Head)

3081330

$3.99

14

SCREW,(10) (Pan Head)

3081497

$2.39

15

BAND-CARB MTG. (Adaptor) (Incl. 14)

3082257

Unavailable

16

ADAPTER (Incl. 17)

3084438

Unavailable

17

O-RING Substituted by 3085619

3084272

Unavailable

18

VALVE, CHECK Substituted by 3086785

3083337

Unavailable

19

PLUG

3084428

$3.51

20

CYLINDER, CPL. (Incl. 10,19)

3084427

$714.99

21

O-RING,CYLINDER (Cylinder)

3084595

Unavailable

22

SWITCH,THERMAL,IOS

3084284

Unavailable

23

BOLT, FLANGE ,(10)

3084435

Unavailable

24

O-RING, HEAD Substituted by 3085192 (Head)

3084433

Unavailable

25

PIPE, WATER, CPL. (Water)

3084431

Unavailable

26

Bolt, Flange

3084437

Unavailable
